كوندنسر مائي بيتزر K573HB مقاوم لمياه البحر، صنع ألمانيا سنة 2016، مسلسل 1190500700. استيراد أوروبي، غير مختبر. الصور ولوحة البيانات تخص القطعة المعروضة.
أمثلة تجميعات مصنع مع كباسات 15، 18، 20، 22، 23، 25 حصان.
التوافق يتحدد حسب موديل الكباس وظروف الفريون والمياه؛ راجع جدول الكباسات في الوصف.
القطعة استيراد أوروبي بحالتها الموضحة، ويمكن معاينتها واختبارها داخل مخزن يورو مصر قبل الاستلام.

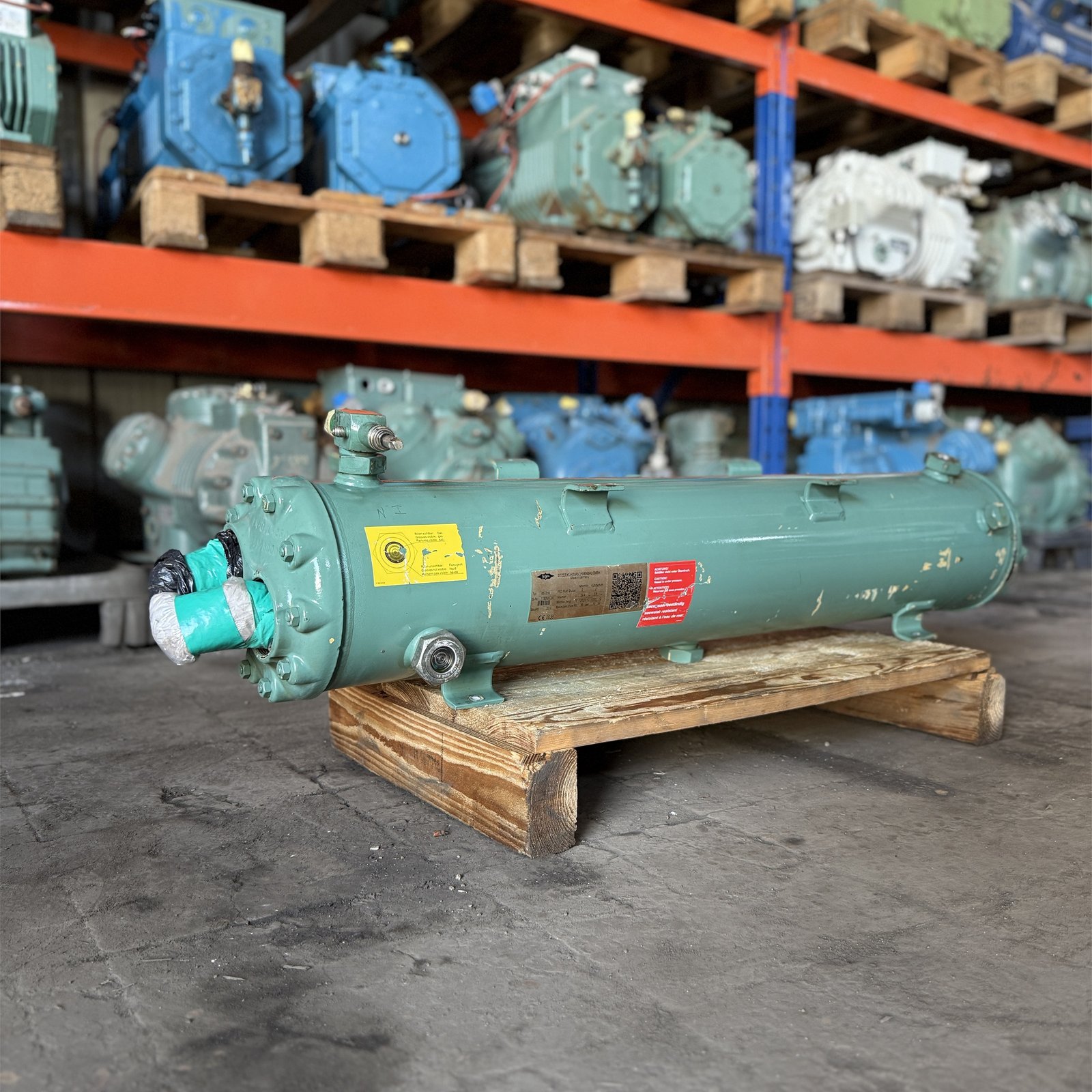

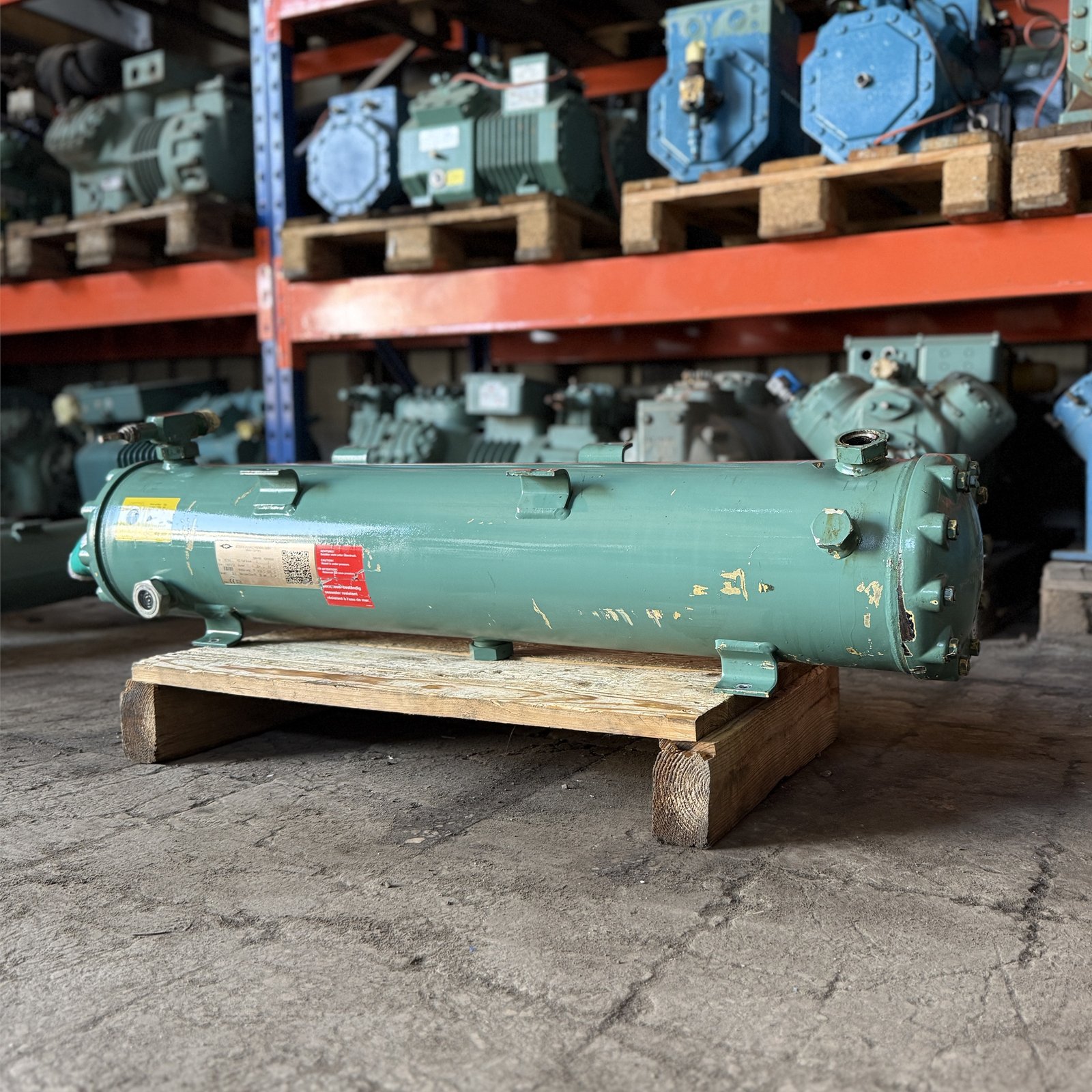

كوندنسر مائي أفقي من نوع شِل آند تيوب، موديل K573HB، إصدار بيتزر المقاوم لمياه البحر. القطعة المعروضة تحمل الرقم المسلسل 1190500700 وسنة الصنع 2016. الصور تخص هذه القطعة نفسها وتشمل لوحة البيانات.
الحالة: استيراد أوروبي. الاختبار: غير مختبر. للاطلاع على القطعة والاستفسار عن السعر، استخدم أزرار التواصل الموجودة في الصفحة.
أمثلة موثقة لكباسات بقدرات اسمية تقريبية: 15، 18، 20، 22، 23، 25 حصان. توثق قائمة تجميعات BITZER استخدام الكوندنسر K573HB مع الموديلات التالية:
| موديل الكباس | قدرة الموتور الاسمية التقريبية | قيمة الكتالوج للموتور |
|---|---|---|
| 4PES-15 / 4JE-15 | 15 حصان | 11.2 كيلووات |
| 4HE-18 | 18 حصان | 13.4 كيلووات |
| 4NES-20 | 20 حصان | 14.9 كيلووات |
| 4JE-22 | 22 حصان | 16.4 كيلووات |
| 4GE-23 | 23 حصان | 17.2 كيلووات |
| 6JE-25 | 25 حصان | 18.7 كيلووات |
التوافق مشروط بظروف التشغيل. هذه أمثلة تجميعات مصنع، وليست قدرة حصان ثابتة للكوندنسر أو حدًا أقصى أو ضمانًا لتوافق القطعة المعروضة. يلزم مراجعة موديل الكباس الكامل ونوع الفريون ودرجات التبخير والتكثيف وحرارة المياه وتدفقها وعدد مساراتها، وفحص القطعة غير المختبرة قبل اعتماد الاستخدام. حصان الموتور يختلف عن قدرة التبريد وقدرة طرح الحرارة.
المراجع: تجميعات BITZER KE-231-1، ص 4؛ دليل BITZER ECOLINE، ص 49–50. قيم الحصان تحويل تقريبي لقيم الموتور بالكيلووات الواردة في الدليل، وليست حسابًا لأداء القطعة.
| البيان | القيمة | المصدر |
|---|---|---|
| الشركة والموديل | BITZER — K573HB | لوحة القطعة |
| الرقم المسلسل | 1190500700 | لوحة القطعة |
| سنة الصنع / بلد الصنع | 2016 / ألمانيا | لوحة القطعة |
| النوع | كوندنسر مائي شِل آند تيوب، إصدار B المقاوم لمياه البحر | كتالوج 2015، ص 2–3؛ وملصق القطعة |
| حجم ناحية الفريون | 29.4 لتر | لوحة القطعة |
| حجم ناحية المياه | 5.8 لتر | لوحة القطعة |
| أقصى ضغط مسموح PS — الفريون | 33 بار | لوحة القطعة؛ ليس ضغط اختبار |
| أقصى ضغط مسموح PS — المياه | 10 بار | لوحة القطعة؛ ليس ضغط اختبار |
| حدود الحرارة TS — الفريون | من −10 إلى +120 °م | لوحة القطعة |
| حدود الحرارة TS — المياه | من −10 إلى +95 °م؛ تحت الصفر يلزم مانع تجمد حسب الكتالوج | لوحة القطعة؛ كتالوج ص 2 |
| الفريون الوارد في مرجع هذا الإصدار | R134a، R404A، R507A، R22؛ المخاليط ذات الانزلاق الحراري الأكبر من 2 كلفن تستلزم مراجعة الشركة | كتالوج 2015، ص 2 و5 |
| الأبعاد الكتالوجية التقريبية — طول × عرض × ارتفاع | 1218 × 245 × 377 مم | كتالوج 2015، ص 9؛ ليست قياسًا ميدانيًا |
| الوزن الكتالوجي لإصدار B | 65 كجم | كتالوج 2015، ص 10؛ لم تُوزن القطعة |
| مواسير التبادل الحراري / الجسم ولوح المواسير | نحاس–نيكل Cu-Ni / صلب P265GH | كتالوج 2015، ص 2–3 |
| توصيلات الفريون القياسية بالكتالوج | مدخل لحام 35 مم (1⅜ بوصة)، مخرج لحام 28 مم (1⅛ بوصة)؛ سن توصيل المدخل والمخرج 1¾ بوصة–12 UNF | كتالوج 2015، ص 10؛ يلزم مطابقة المحولات المركبة مع دائرة التبريد المطلوبة |
| الحالة | استيراد أوروبي | تأكيد المالك |
| الاختبار | غير مختبر | تأكيد المالك |

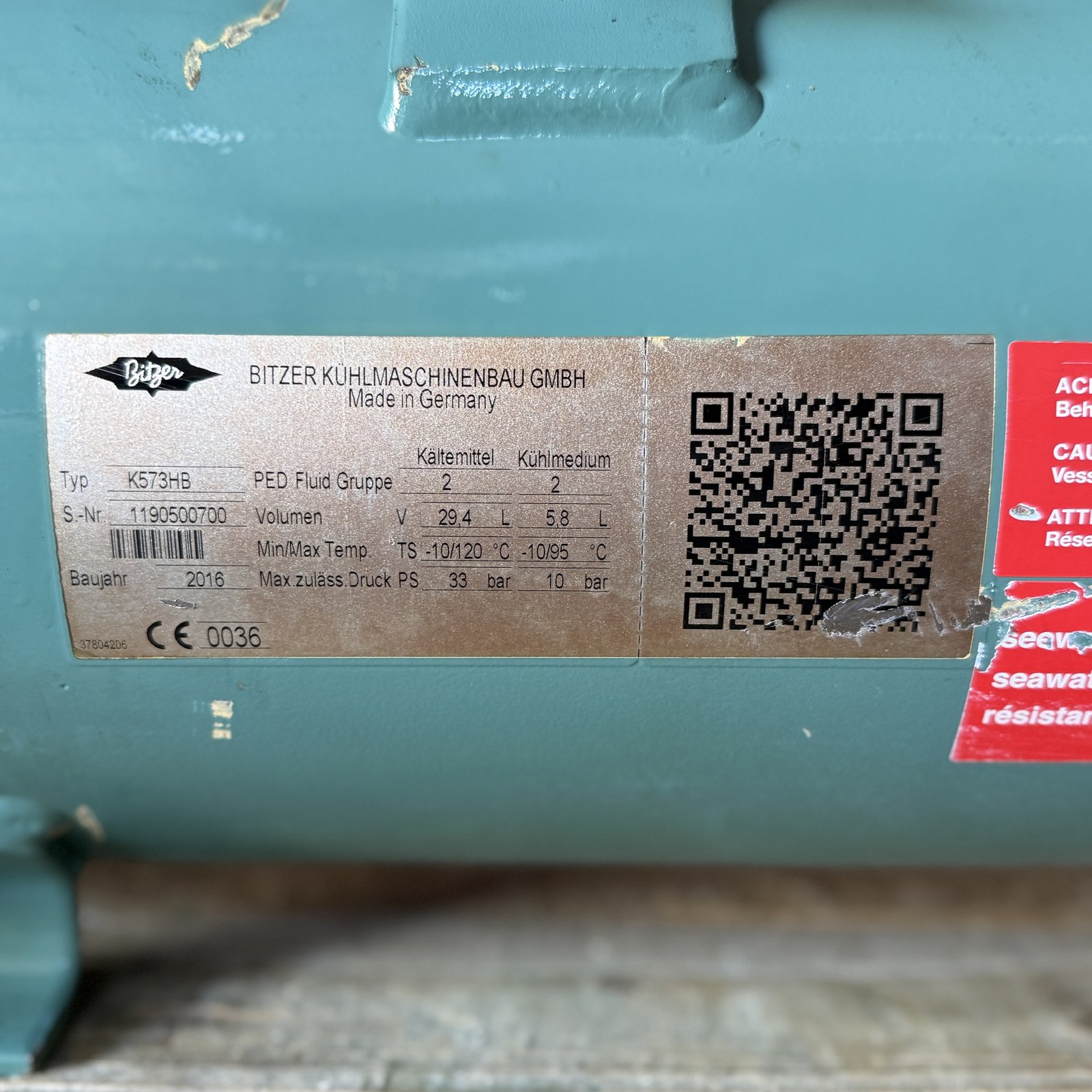

بيانات التعريف والضغوط والأحجام وحدود الحرارة من لوحة القطعة المصورة. بيانات التصميم والأبعاد والوزن والتوصيلات من كتالوج BITZER DP-200-4-CN، طبعة نوفمبر 2015 الذي يتضمن K573HB. قيم الكتالوج تصف تجهيز المصنع ولا تثبت حالة القطعة أو نتيجة اختبارها.

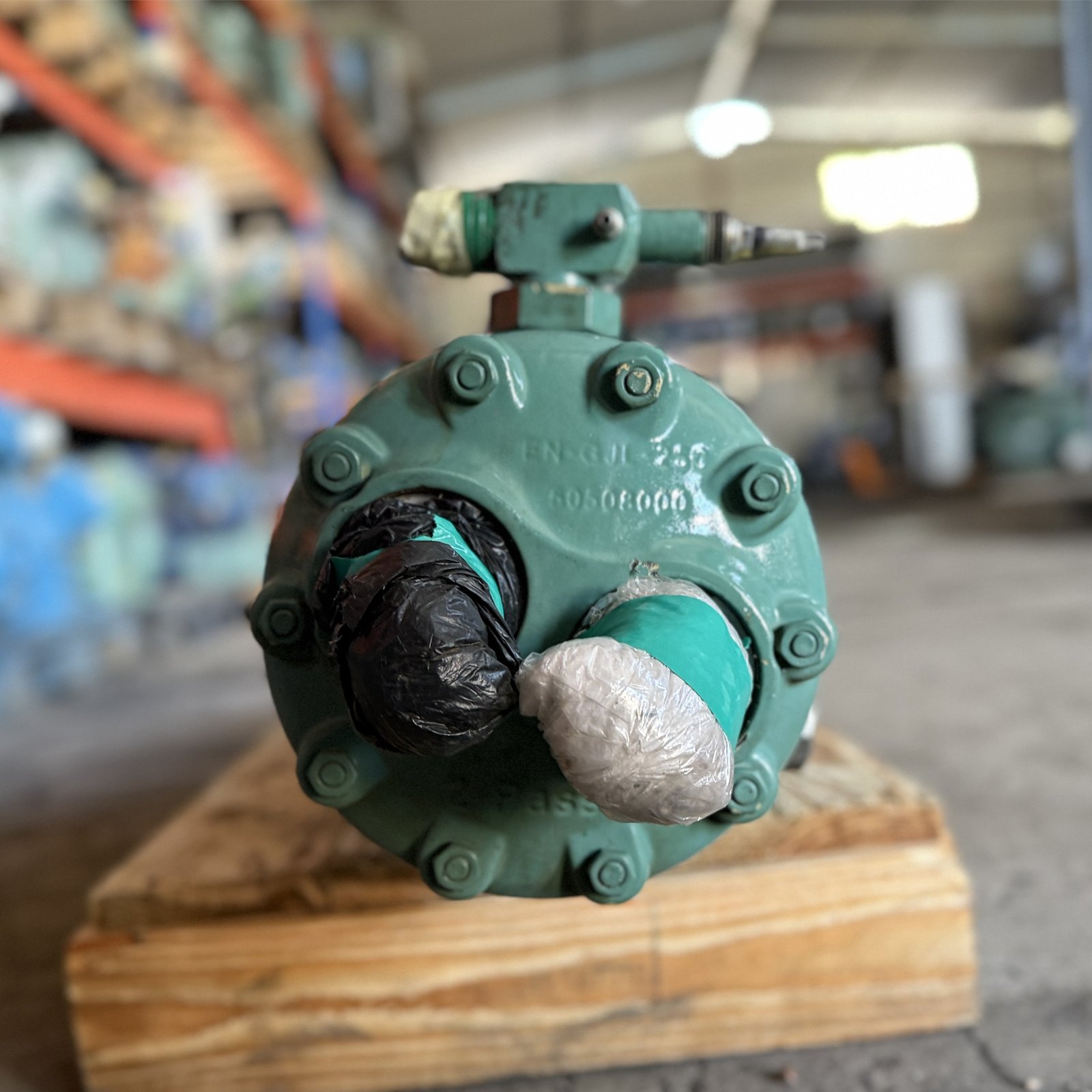

قدرة طرح الحرارة بالكيلووات، وظروف التشغيل الكاملة، وتدفق المياه وهبوط الضغط وعدد المسارات الفعلي ومقاسات توصيلات المياه المركبة وضغط الاختبار غير محددة لهذه القطعة. يلزم تحديد تجهيز دائرة المياه والفريون ودرجات حرارة التكثيف ودخول وخروج المياه قبل اعتماد أداء تشغيلي أو توافق مع كباس معين.
| الماركه | BITZER |
|---|---|
| الحاله | استيراد أوروبي |
| الموديل | K573HB |
| السيريال | 1190500700 |
| سنة الصنع | 2016 |
| بلد الصنع | ألمانيا |
| النوع | كوندنسر مائي شِل آند تيوب مقاوم لمياه البحر |
| حجم ناحية الفريون | 29.4 لتر |
| حجم ناحية المياه | 5.8 لتر |
| بيان ضغط الفريون | 33 بار |
| ضغط المياه وفق اللوحة | 10 بار |
| الاختبار | غير مختبر |
