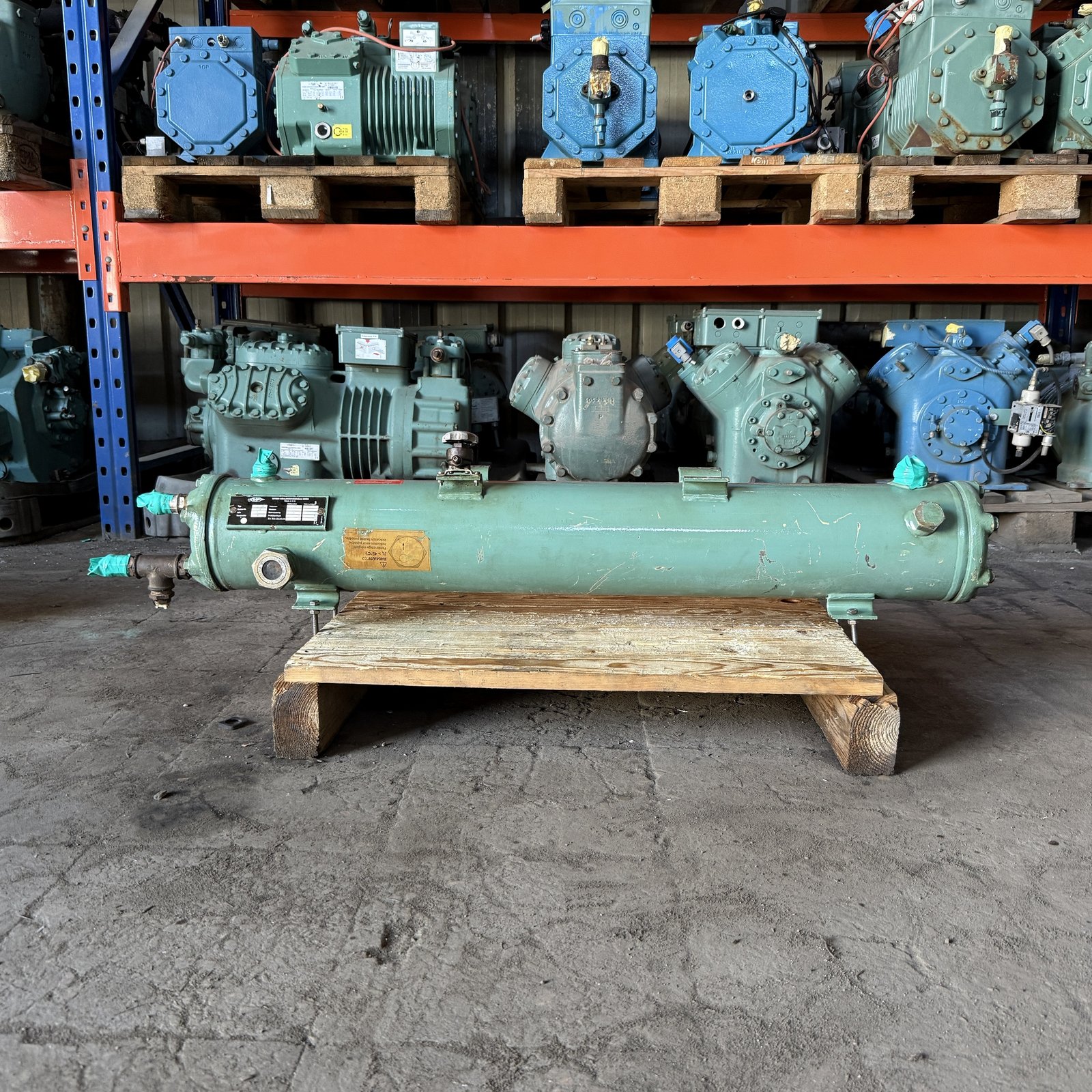

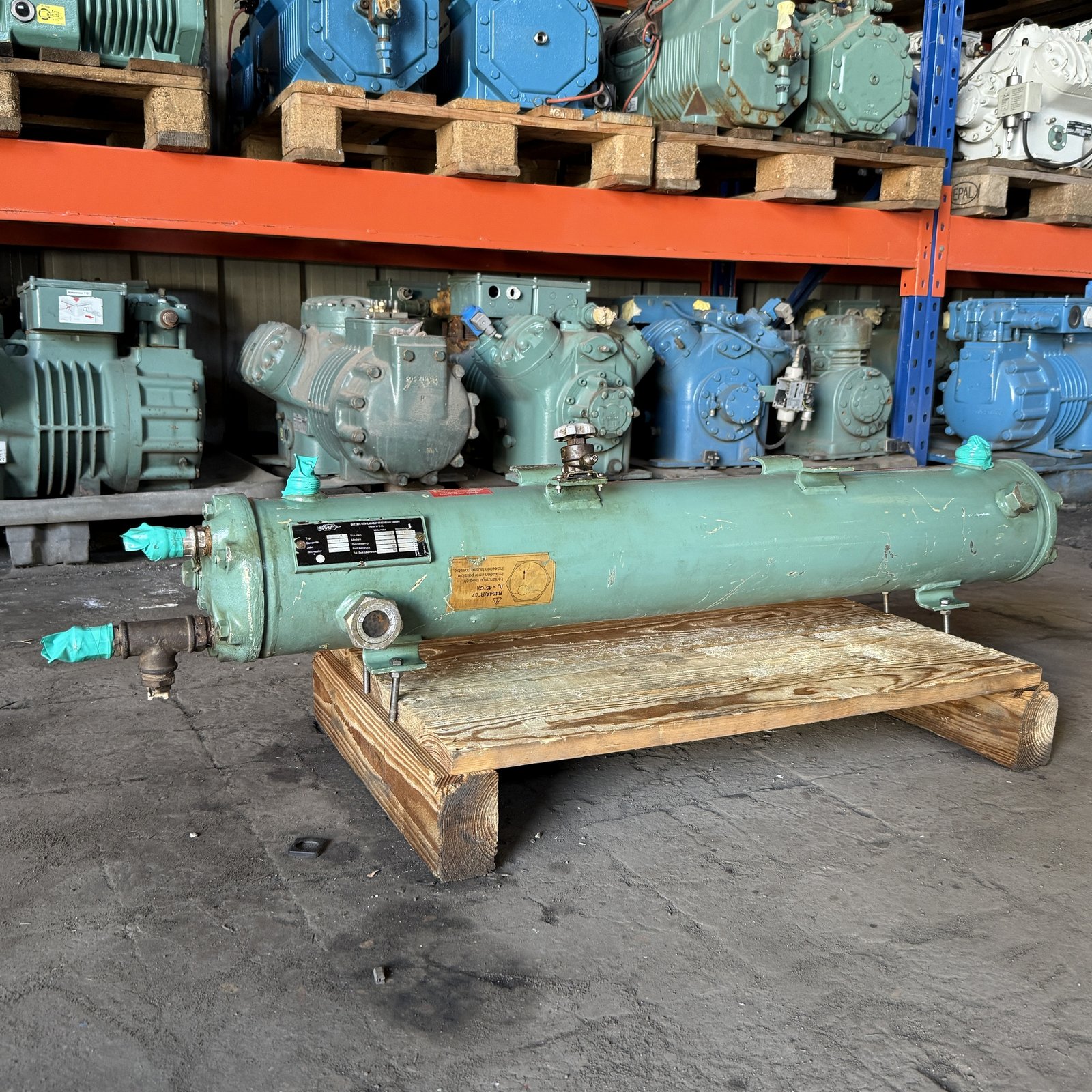

كوندنسر مائي بيتزر BITZER K373H

قدرة طرح الحرارة المرجعية للموديل K373H

بيانات كتالوج للموديل القياسي، وليست قدرة مقاسة أو نتيجة اختبار للقطعة المعروضة. الأرقام التالية من مرجع BITZER القديم DP-200-3 RUS، طبعة أغسطس 2002، الذي يصفها بأنها بيانات مبدئية. تختلف القدرة حسب عدد مسارات المياه وفرق الحرارة المرجعي Δtₑ؛ لا نختار رقمًا ثابتًا لهذه القطعة.

شروط المرجع وحدود استخدام الأرقام

• الفريونات الواردة في جدول المرجع: R134a، R404A، R507A، R22؛ هذه قائمة المرجع وليست اعتمادًا لتوافق كل فريون مع هذه القطعة.
• درجة حرارة غاز الطرد في القياس المرجعي: 90 °م؛ ليست درجة التكثيف.
• معامل الاتساخ ناحية المياه: 0.4 × 10⁻⁴ م²·كلفن/واط.
• فرق الحرارة المرجعي: Δtₑ = 10 أو 15 كلفن كما ورد بالكتالوج. لا تفصّل هذه الطبعة درجات التكثيف ودخول وخروج المياه المطلقة عند كل قيمة؛ لذلك لا نستكملها بالتخمين.

بيانات المياه المرجعية في نفس الجدول: التدفق الآتي هو الحد الأقصى المدرج، وليس تدفقًا مقاسًا للقطعة أو تأكيدًا بأن جميع قيم القدرة تحققت عند هذا الحد.

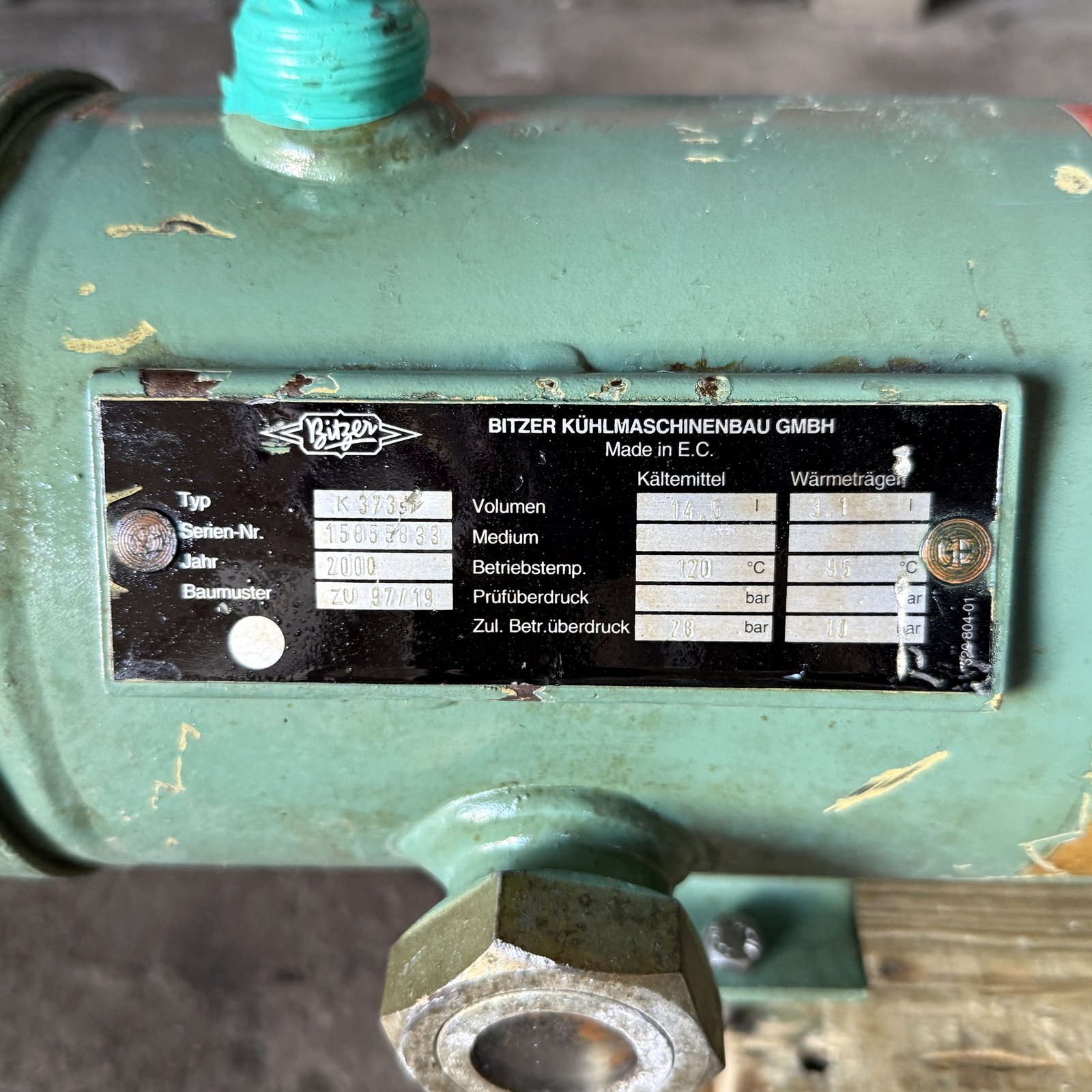

عدد مسارات المياه الفعلي وأداء القطعة غير مؤكدين. مرجع 2002 يخص التصميم القديم ذي بيان ضغط 28 بار ناحية الفريون و10 بار ناحية المياه؛ تطابق اسم الموديل وحده لا يثبت مطابقة الإصدار أو تجهيز كل مسلسل. تظل بيانات لوحة هذه القطعة وملاحظات الضغط الخاصة بها هي أساس مراجعة حدود الاستخدام، ولا يستبدلها هذا الجدول المرجعي.

المصدر: كتالوج الشركة BITZER DP-200-3 RUS، أغسطس 2002؛ شروط القياس ص 3، واختيار الكوندنسر ص 4، وجدول الأداء ص 5.

أمثلة كباسات في تجميعات مصنع للموديل K373H

أمثلة 10 حصان: 4V-10.2 و4P-10.2. أمثلة 12.5 حصان: 4T-12.2 و4N-12.2. وتضم قائمة المصنع أمثلة إضافية موضحة أدناه.

هذه أمثلة لتجميعات الموديل القياسي، وليست تأكيدًا لتوافق أي كباس مع القطعة رقم 15855833. الحصان المذكور قدرة اسمية لموتور الكباس، ويختلف عن قدرة التبريد وعن قدرة طرح الحرارة. لا يمثل الجدول حصانًا ثابتًا للكوندنسر أو أقصى كباس يمكنه تشغيله.

اعتماد التوافق يحتاج: مراجعة إصدار الكوندنسر وحدود ضغطه، وموديل الكباس كاملًا بما فيه اللاحقات، والفريون ودرجات التبخير والتكثيف وحرارة المياه وتدفقها ومساراتها. اختيار الكوندنسر يعتمد على طرح حرارة الكباس، أي قدرة التبريد مع القدرة الكهربائية الداخلة عند ظروف التشغيل، مع احتياطي مناسب. القطعة المعروضة غير مختبرة، وملاحظات لوحة الضغط الخاصة بها تظل قائمة.

مصدر التجميعات: BITZER KE-230-3، سبتمبر 2006، ص 4. مراجع قدرة الموتور الاسمية: عرض BITZER الفني للكباسات القديمة، جدول hp، الشريحة 10، ودليل خدمة BITZER A-111-1mx، جداول HP، ص 51–53. المراجع تخص تسميات الكباسات المبينة، ولا تستبدل لوحة موتور الكباس الفعلي أو بياناته الكهربائية.
