كوندنسر مائي بيتزر BITZER K373H، مسلسل 1194800917، سنة 2018، صنع في ألمانيا. استيراد أوروبي — غير مختبر. حجم ناحية الفريون 14.5 لتر والمياه 3.1 لتر. الحد الأعلى المطبوع لضغط الفريون 3 بار؛ يختلف عن الكتالوج القياسي ويحتاج التحقق قبل الاستخدام. ضغط المياه 10 بار. قدرة التشغيل وتوافق الكباسات والفريون غير محددة.
كوندنسر مائي بيتزر BITZER K373H
تواصل على واتساب
اتصل الآن
القطعة استيراد أوروبي بحالتها الموضحة، ويمكن معاينتها واختبارها داخل مخزن يورو مصر قبل الاستلام.
كوندنسر مائي بيتزر K373H

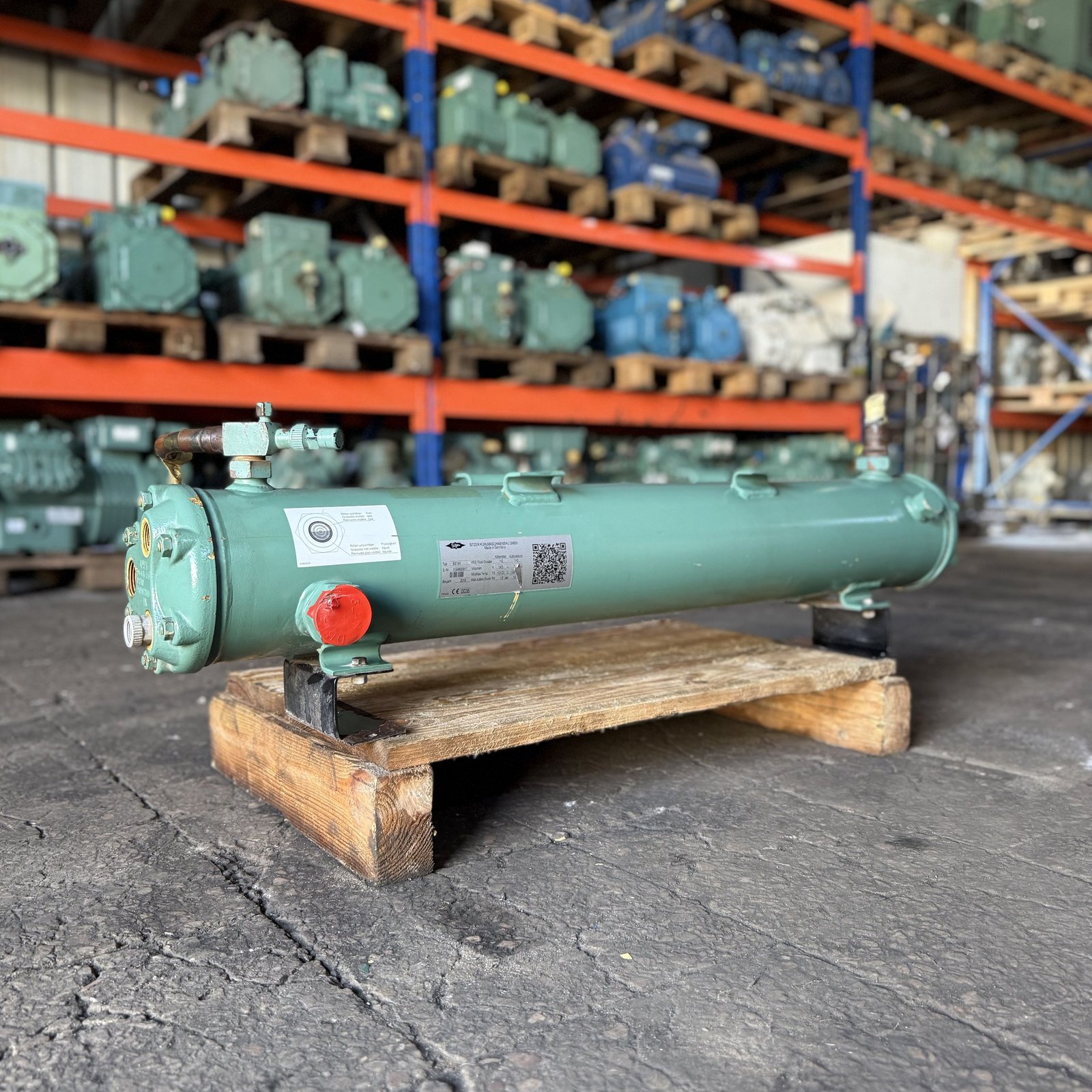

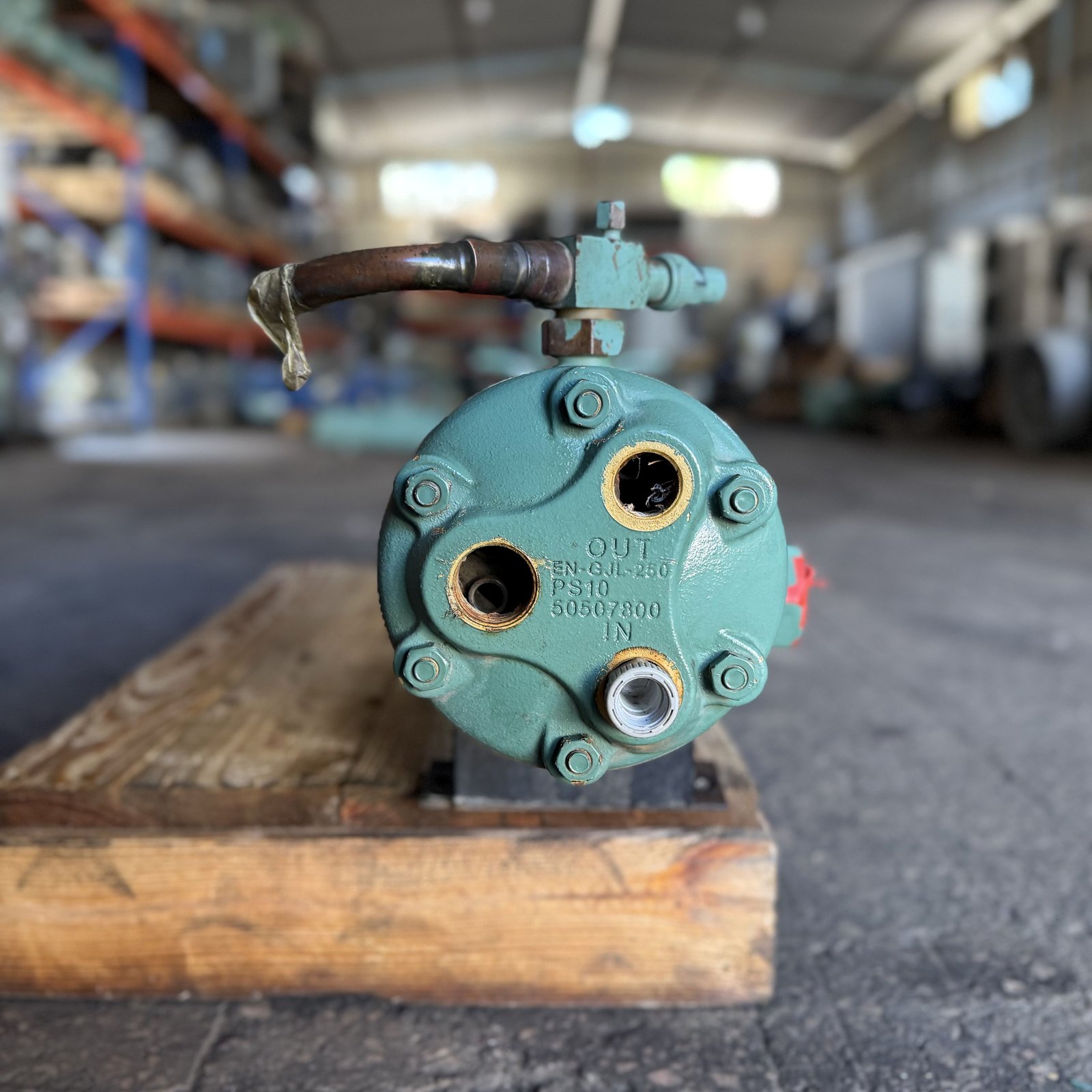

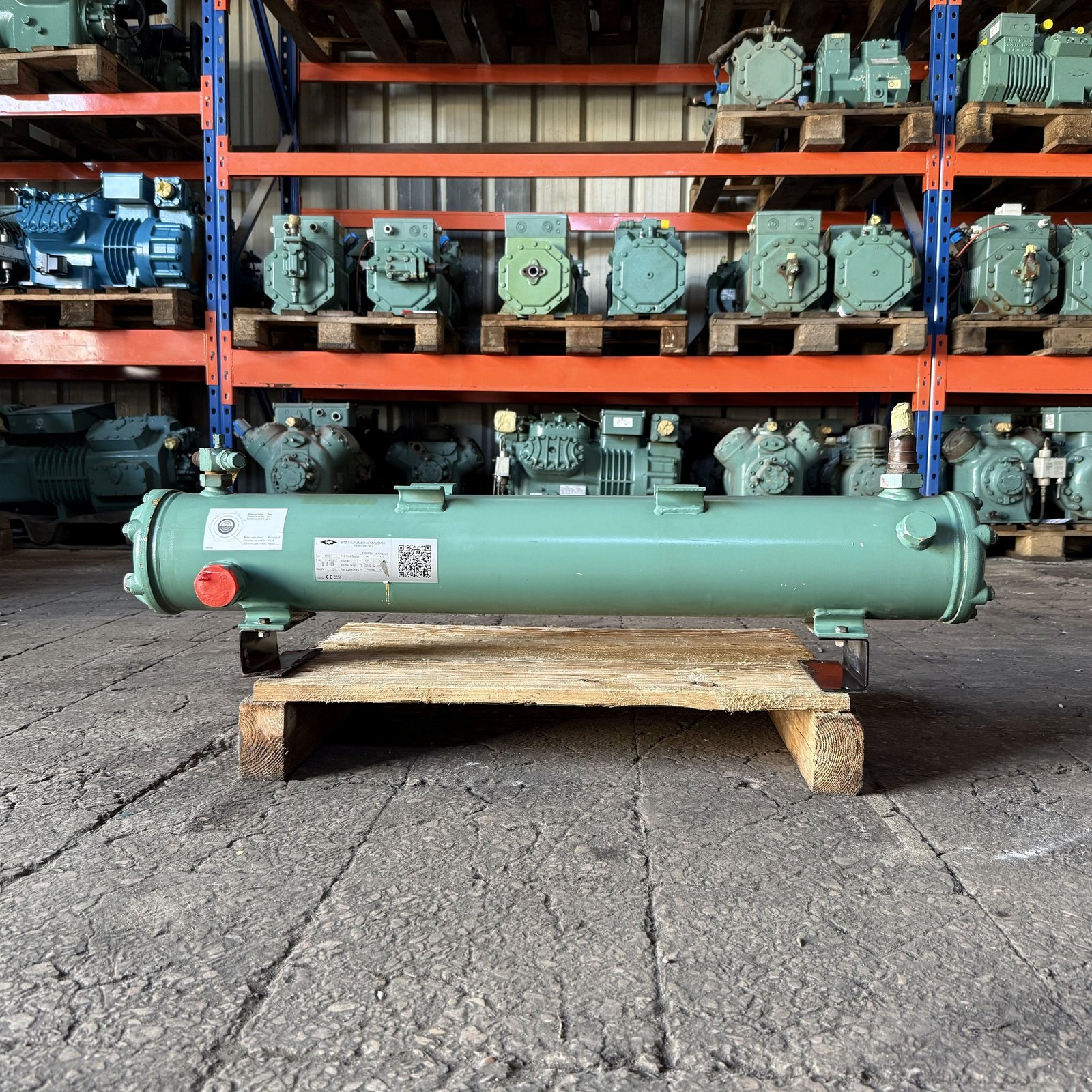

كوندنسر مائي أفقي شِل آند تيوب، موديل K373H من BITZER. الرقم المسلسل 1194800917، سنة الصنع 2018، وصنع في ألمانيا. الصور الأربع تخص هذه القطعة نفسها وتوضح الجهاز وتوصيلاته ولوحة بياناته.
الحالة: استيراد أوروبي. الاختبار: غير مختبر. للاستفسار عن القطعة والسعر، استخدم أزرار التواصل الموجودة في الصفحة.
تنبيه مهم بشأن ضغط ناحية الفريون

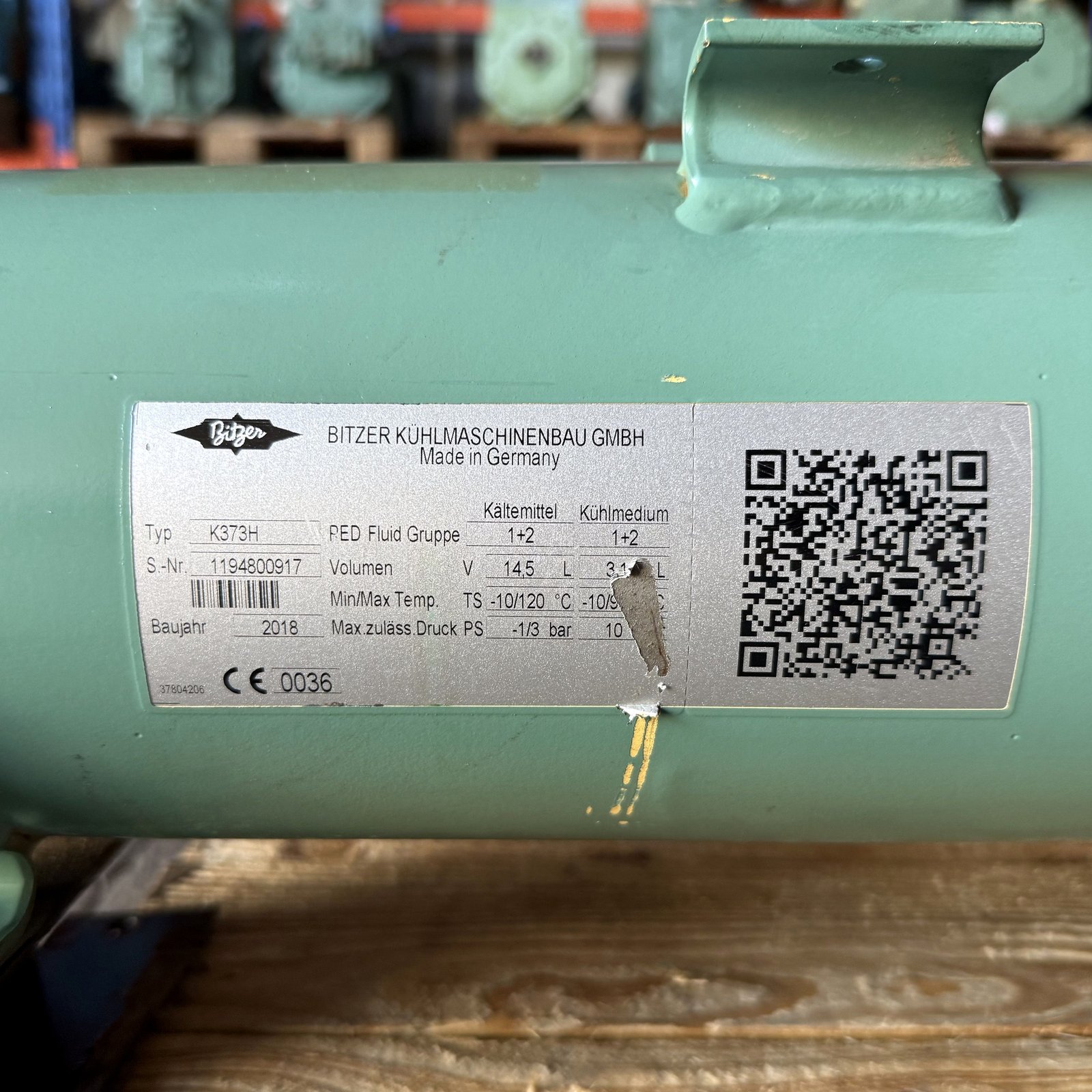

خانة PS ناحية الفريون على لوحة هذه القطعة مكتوب بها -1/3 بار؛ أي أن الحد الأعلى المطبوع 3 بار. لوحة المياه تذكر 10 بار. يذكر كتالوج BITZER القياسي DP-200-6 EN ضغطًا مختلفًا ناحية الفريون (33 بار)، ولذلك لا تُعتمد قيم الإصدار القياسي كحدود تشغيل لهذه القطعة. سبب اختلاف اللوحة وتجهيز الإصدار يحتاجان التحقق من BITZER بالرقم المسلسل قبل اعتماد الاستخدام.
قدرة طرح الحرارة المرجعية للموديل K373H
بيانات كتالوج للموديل القياسي، وليست قدرة مقاسة أو نتيجة اختبار للقطعة المعروضة. الأرقام التالية من مرجع BITZER القديم DP-200-3 RUS، طبعة أغسطس 2002، الذي يصفها بأنها بيانات مبدئية. تختلف القدرة حسب عدد مسارات المياه وفرق الحرارة المرجعي Δtₑ؛ لا نختار رقمًا ثابتًا لهذه القطعة.
| مسارات المياه | عند Δtₑ = 10 K | عند Δtₑ = 15 K |
|---|---|---|
| مساران | 51.8 كيلووات | 77.7 كيلووات |
| أربعة مسارات | 42.3 كيلووات | 63.5 كيلووات |
شروط المرجع وحدود استخدام الأرقام
- الفريونات الواردة في جدول المرجع: R134a، R404A، R507A، R22؛ هذه قائمة المرجع وليست اعتمادًا لتوافق كل فريون مع هذه القطعة.
- درجة حرارة غاز الطرد في القياس المرجعي: 90 °م؛ ليست درجة التكثيف.
- معامل الاتساخ ناحية المياه: 0.4 × 10−4 م²·كلفن/واط.
- فرق الحرارة المرجعي: Δtₑ = 10 أو 15 كلفن كما ورد بالكتالوج. لا تفصّل هذه الطبعة درجات التكثيف ودخول وخروج المياه المطلقة عند كل قيمة؛ لذلك لا نستكملها بالتخمين.
بيانات المياه المرجعية في نفس الجدول: التدفق الآتي هو الحد الأقصى المدرج، وليس تدفقًا مقاسًا للقطعة أو تأكيدًا بأن جميع قيم القدرة تحققت عند هذا الحد.
| مسارات المياه | أقصى تدفق بالمرجع | هبوط الضغط المدرج |
|---|---|---|
| مساران | 10.71 م³/ساعة | 0.40 بار |
| أربعة مسارات | 5.35 م³/ساعة | 0.78 بار |
عدد مسارات المياه الفعلي وأداء القطعة غير مؤكدين. مرجع 2002 يخص التصميم القديم ذي بيان ضغط 28 بار ناحية الفريون و10 بار ناحية المياه؛ تطابق اسم الموديل وحده لا يثبت مطابقة الإصدار أو تجهيز كل مسلسل. تظل بيانات لوحة هذه القطعة وملاحظات الضغط الخاصة بها هي أساس مراجعة حدود الاستخدام، ولا يستبدلها هذا الجدول المرجعي.
أمثلة كباسات في تجميعات مصنع للموديل K373H
أمثلة 10 حصان: 4V-10.2 و4P-10.2. أمثلة 12.5 حصان: 4T-12.2 و4N-12.2. وتضم قائمة المصنع أمثلة إضافية موضحة أدناه.
| موديل الكباس | قدرة الموتور الاسمية | نوع الكباس |
|---|---|---|
| 4V-10.2 | 10 حصان | مرحلة واحدة |
| 4P-10.2 | 10 حصان | مرحلة واحدة |
| 4T-12.2 | 12.5 حصان | مرحلة واحدة |
| 4N-12.2 | 12.5 حصان | مرحلة واحدة |
| 4CC-9.2 | 9 حصان | مرحلة واحدة |
| 4TCS-12.2 | 12.5 حصان | مرحلة واحدة |
| 4PCS-10.2 | 10 حصان | مرحلة واحدة |
| 4NCS-12.2 | 12.5 حصان | مرحلة واحدة |
| S4T-5.2 | 5 حصان | مرحلتان |
| S4N-8.2 | 8 حصان | مرحلتان |
هذه أمثلة لتجميعات الموديل القياسي، وليست تأكيدًا لتوافق أي كباس مع القطعة رقم 1194800917. الحصان المذكور قدرة اسمية لموتور الكباس، ويختلف عن قدرة التبريد وعن قدرة طرح الحرارة. لا يمثل الجدول حصانًا ثابتًا للكوندنسر أو أقصى كباس يمكنه تشغيله.
اعتماد التوافق يحتاج: مراجعة إصدار الكوندنسر وحدود ضغطه، وموديل الكباس كاملًا بما فيه اللاحقات، والفريون ودرجات التبخير والتكثيف وحرارة المياه وتدفقها ومساراتها. اختيار الكوندنسر يعتمد على طرح حرارة الكباس، أي قدرة التبريد مع القدرة الكهربائية الداخلة عند ظروف التشغيل، مع احتياطي مناسب. القطعة المعروضة غير مختبرة، وملاحظات لوحة الضغط الخاصة بها تظل قائمة.
مصدر التجميعات: BITZER KE-230-3، سبتمبر 2006، ص 4. مراجع قدرة الموتور الاسمية: عرض BITZER الفني للكباسات القديمة، جدول hp، الشريحة 10، ودليل خدمة BITZER A-111-1mx، جداول HP، ص 51–53. المراجع تخص تسميات الكباسات المبينة، ولا تستبدل لوحة موتور الكباس الفعلي أو بياناته الكهربائية.
المواصفات الموثقة
| البيان | القيمة | المصدر |
|---|---|---|
| الشركة والموديل | BITZER — K373H | لوحة القطعة |
| الرقم المسلسل | 1194800917 | لوحة القطعة والباركود |
| سنة الصنع | 2018 | لوحة القطعة |
| بلد الصنع | ألمانيا — Made in Germany | لوحة القطعة |
| النوع | كوندنسر مائي أفقي شِل آند تيوب | الموديل ولوحة القطعة والصور |
| حجم ناحية الفريون | 14.5 لتر | لوحة القطعة |
| حجم ناحية المياه | 3.1 لتر | الأرقام الظاهرة على لوحة القطعة؛ التلف المحيط ظاهر في الصورة |
| الضغط المسموح PS — الفريون | النص المطبوع: -1/3 بار؛ الحد الأعلى المكتوب 3 بار | لوحة القطعة؛ يختلف عن الإصدار القياسي في الكتالوج؛ ليس ضغط اختبار |
| أقصى ضغط مسموح PS — المياه | 10 بار | لوحة القطعة؛ ليس ضغط اختبار |
| مدى الحرارة المسموح TS — الفريون | من -10 إلى +120 °م | لوحة القطعة؛ ليست ظروف قياس قدرة التكثيف |
| مجموعة الموائع PED | 1+2 في ناحيتي الفريون والمياه | لوحة القطعة؛ لا تحدد وحدها فريونًا متوافقًا |
| الحالة | استيراد أوروبي | بيان البيع |
| الاختبار | غير مختبر | بيان البيع |
التحقق من الموديل والرقم المسلسل
تمت مطابقة هوية القطعة عبر BITZER Product Authenticator باستخدام QR الأصلي على اللوحة؛ ظهرت نتيجة Checking successful مع الموديل K373H والمسلسل 1194800917. هذا التحقق يؤكد تطابق بيانات الهوية لدى بيتزر، ولا يثبت حالة القطعة أو نتيجة اختبارها أو يحسم اختلاف الضغط المطبوع على اللوحة.
المصدر وحدود البيانات
التعريف والأحجام والضغوط ودرجة حرارة ناحية الفريون من لوحة القطعة المصورة. يظهر تلف بجزء من اللوحة، ولا نستكمل الحروف أو الأرقام المحجوبة بالتخمين. الحد الأعلى لحرارة المياه غير مقروء بالكامل، لذا لم يُدرج ضمن المواصفات المؤكدة.
كتالوج BITZER DP-200-6 EN، طبعة سبتمبر 2018 مرجع لمقارنة الإصدار القياسي؛ لا يُعد مرجعًا مطابقًا مؤكدًا لتجهيز هذه القطعة بسبب اختلاف ضغط ناحية الفريون. لم ننقل منه قدرة التكثيف أو توافق الفريون أو الأبعاد والوزن والخامات ومقاسات التوصيلات إلى مواصفات القطعة. أمثلة الكباسات أعلاه مرجع منفصل لتجميعات الموديل القياسي، وليست مواصفات توافق مؤكدة للقطعة.
قدرة طرح الحرارة الفعلية للقطعة بالكيلووات وظروف قياسها، وعدد مسارات المياه وتدفقها وهبوط ضغطها، والأبعاد والوزن ومقاسات التوصيلات والخامات وضغط الاختبار غير محددة. الكتالوج لا يثبت حالة القطعة أو نتيجة اختبارها.
| الماركه | BITZER |
|---|---|
| الحاله | استيراد أوروبي |
| الموديل | K373H |
| السيريال | 1194800917 |
| سنة الصنع | 2018 |
| بلد الصنع | ألمانيا — Made in Germany |
| النوع | كوندنسر مائي شِل آند تيوب |
| حجم ناحية الفريون | 14.5 لتر |
| حجم ناحية المياه | 3.1 لتر |
| بيان ضغط الفريون | -1/3 بار؛ الحد الأعلى المطبوع 3 بار؛ يحتاج التحقق قبل الاستخدام |
| ضغط المياه وفق اللوحة | 10 بار |
| الاختبار | غير مختبر |
