قدرة تبريد مرجعية 23.1 kW مع R22 / 50 Hz عند تبخير +7.2°C وتكثيف +54.4°C؛ باقي شروط التقييم موضحة أدناه.
كباس دانفوس تبريد جديد، موديل SM100S4VC. 380–400 V / 3~ / 50 Hz — ثلاثي الفاز؛ المواصفات والصور والنيم بليد الأصلية موضحة في الصفحة.
كباس دانفوس بيرفورمر SM100S4VC تبريد جديد
كباس دانفوس بيرفورمر SM100S4VC تبريد جديد — SM100S4VC

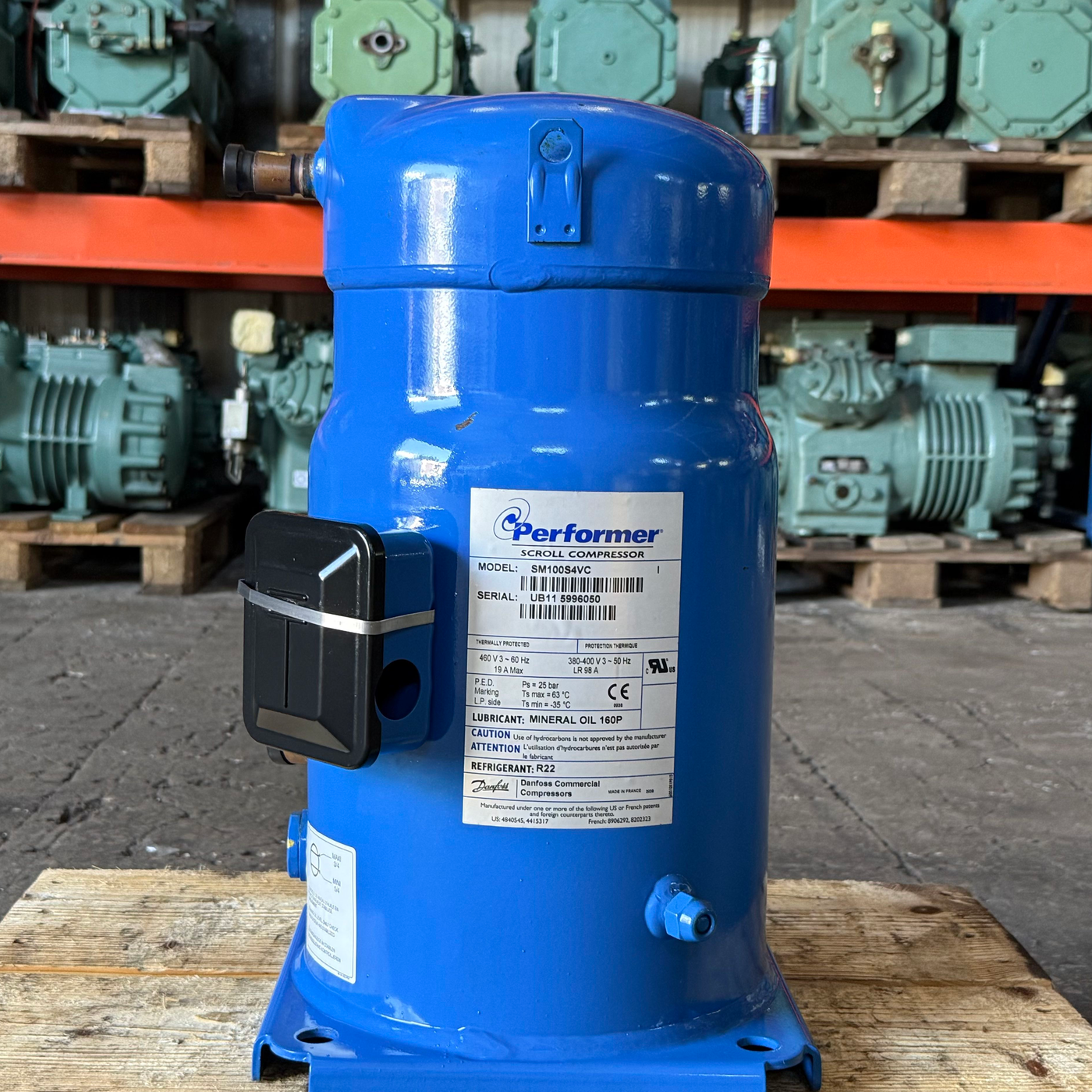

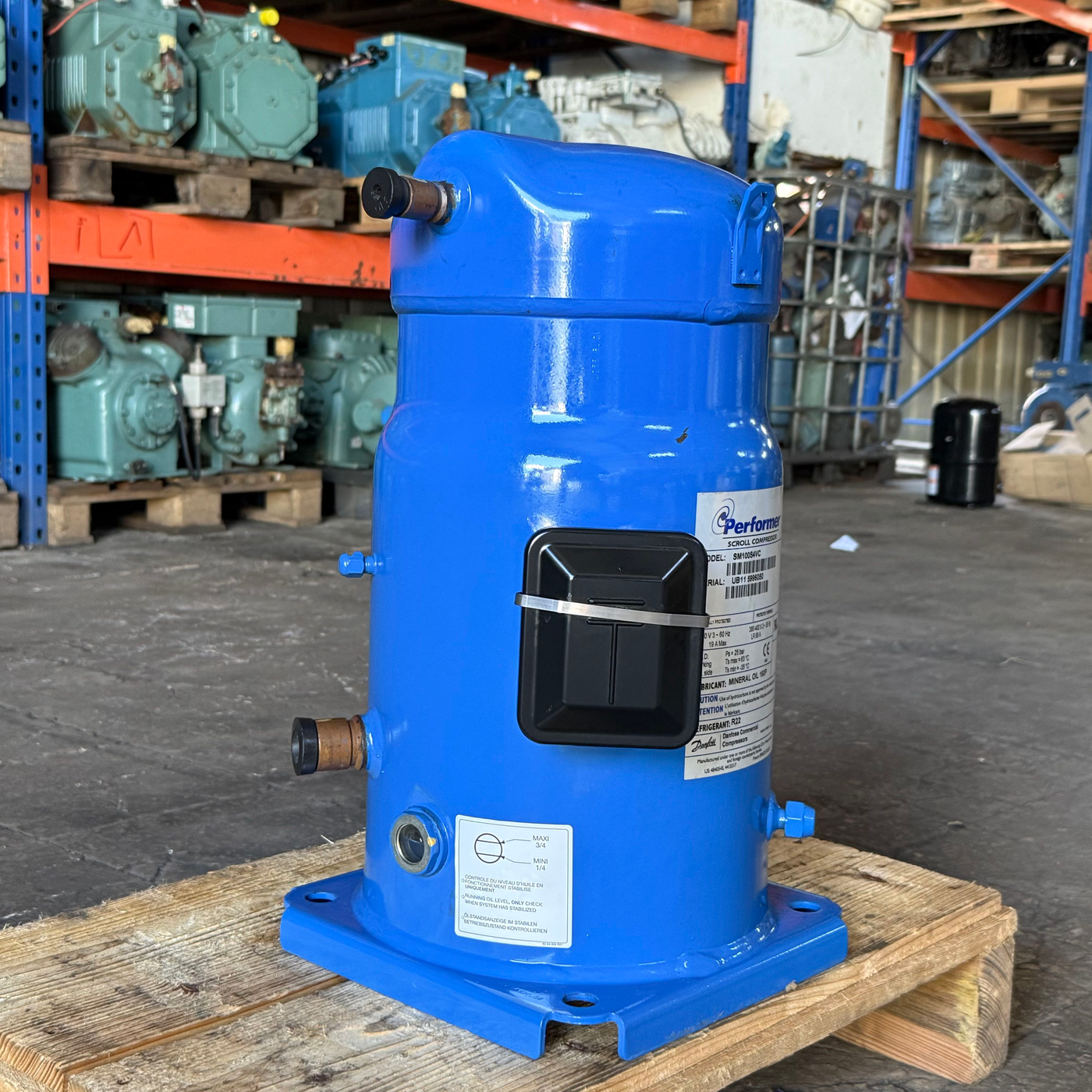

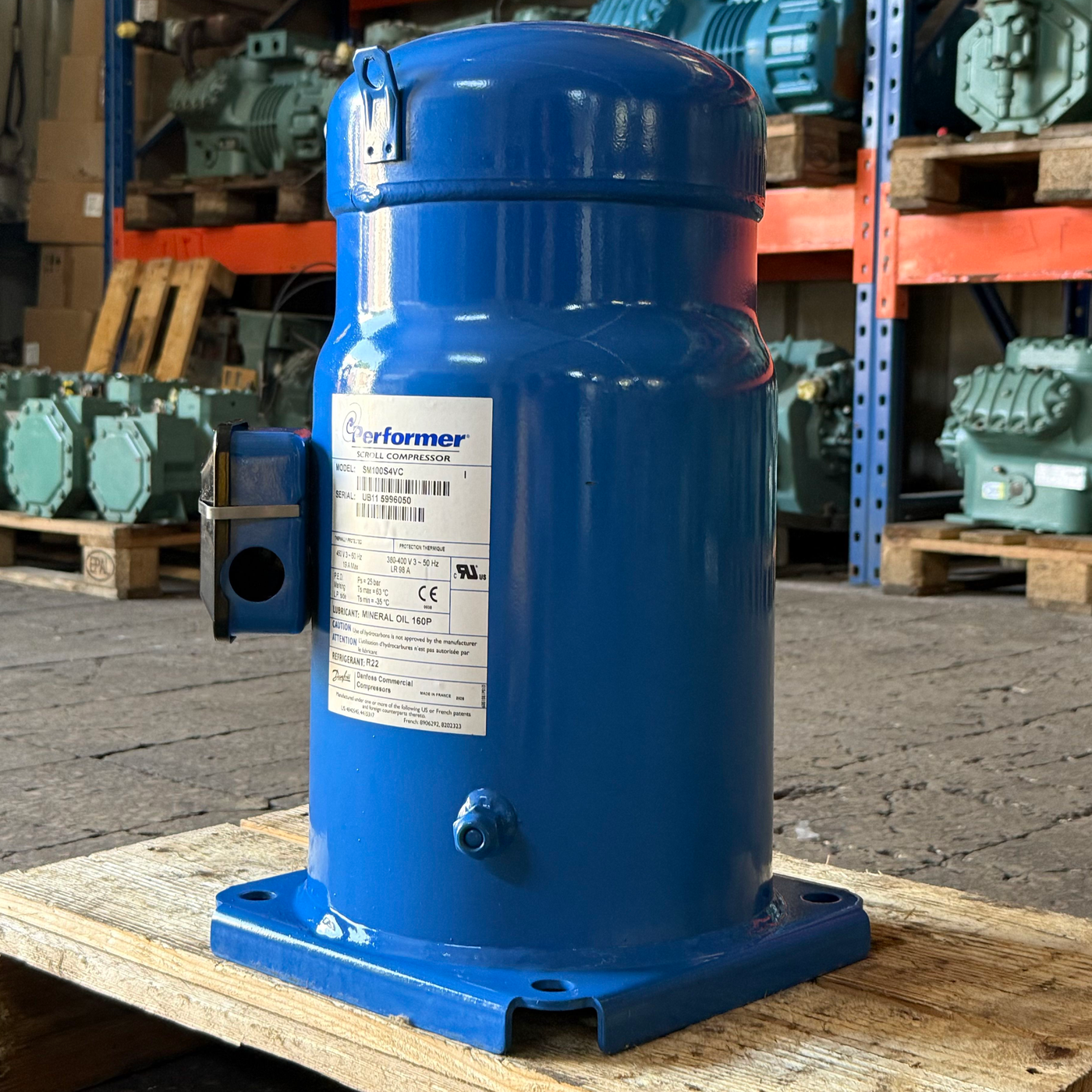

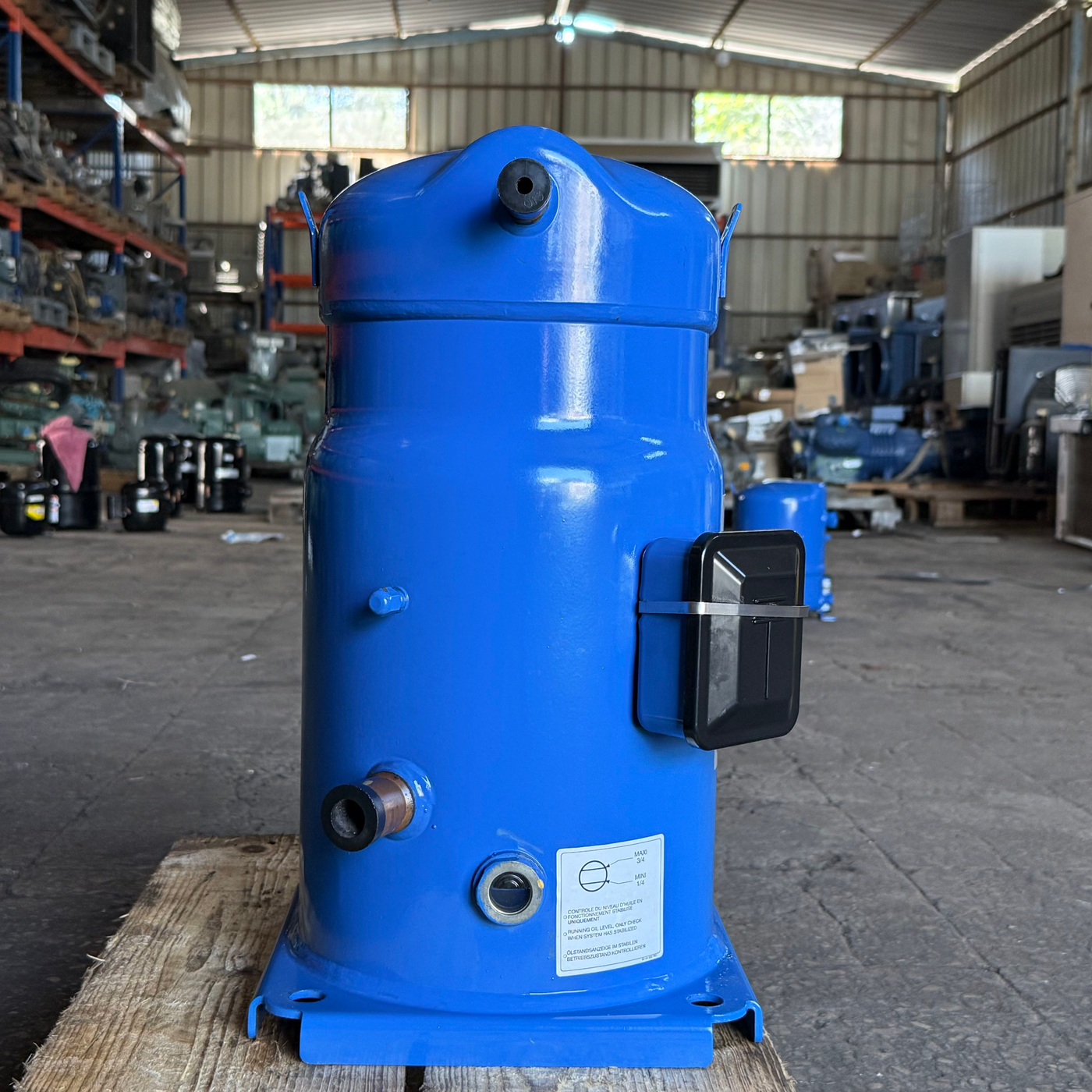

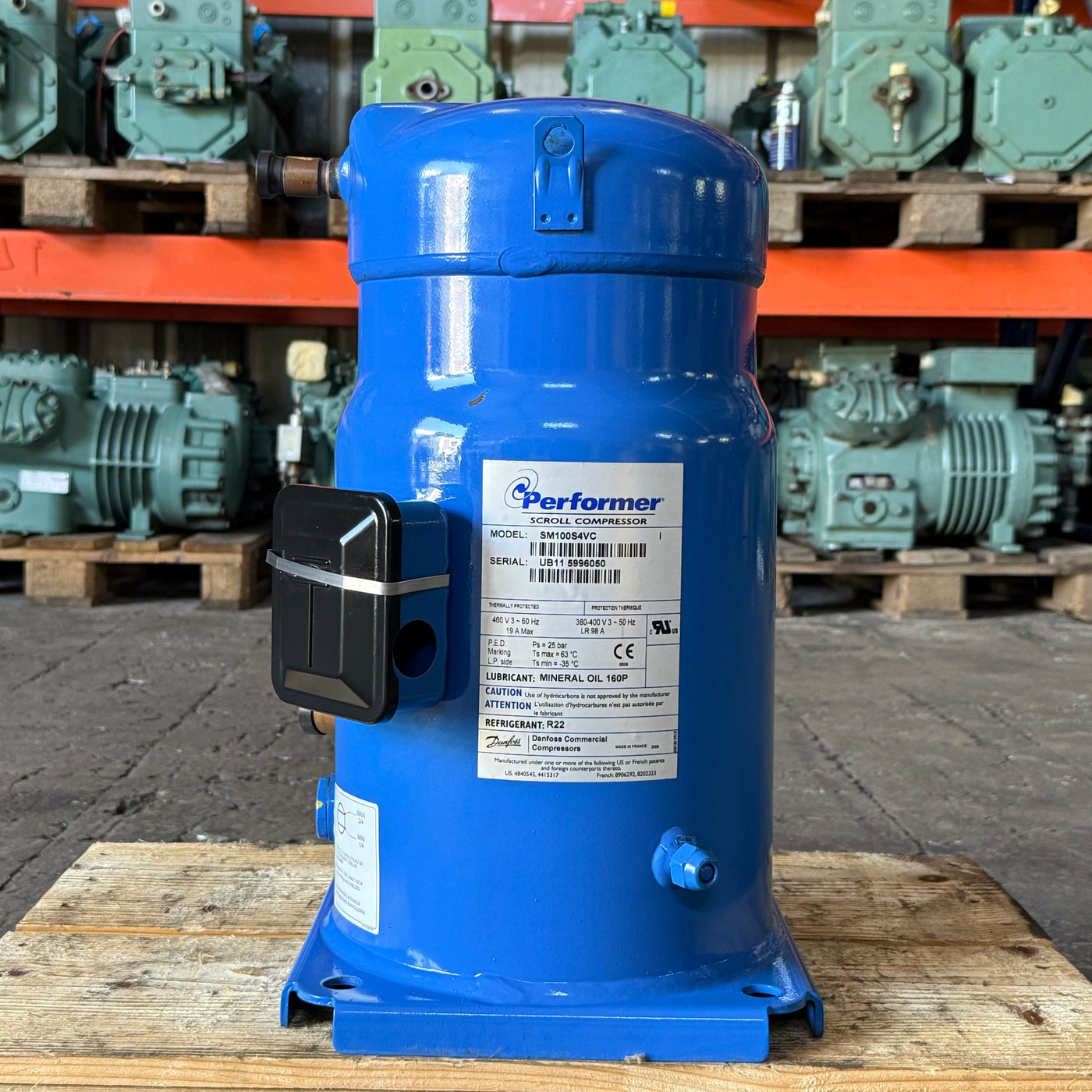

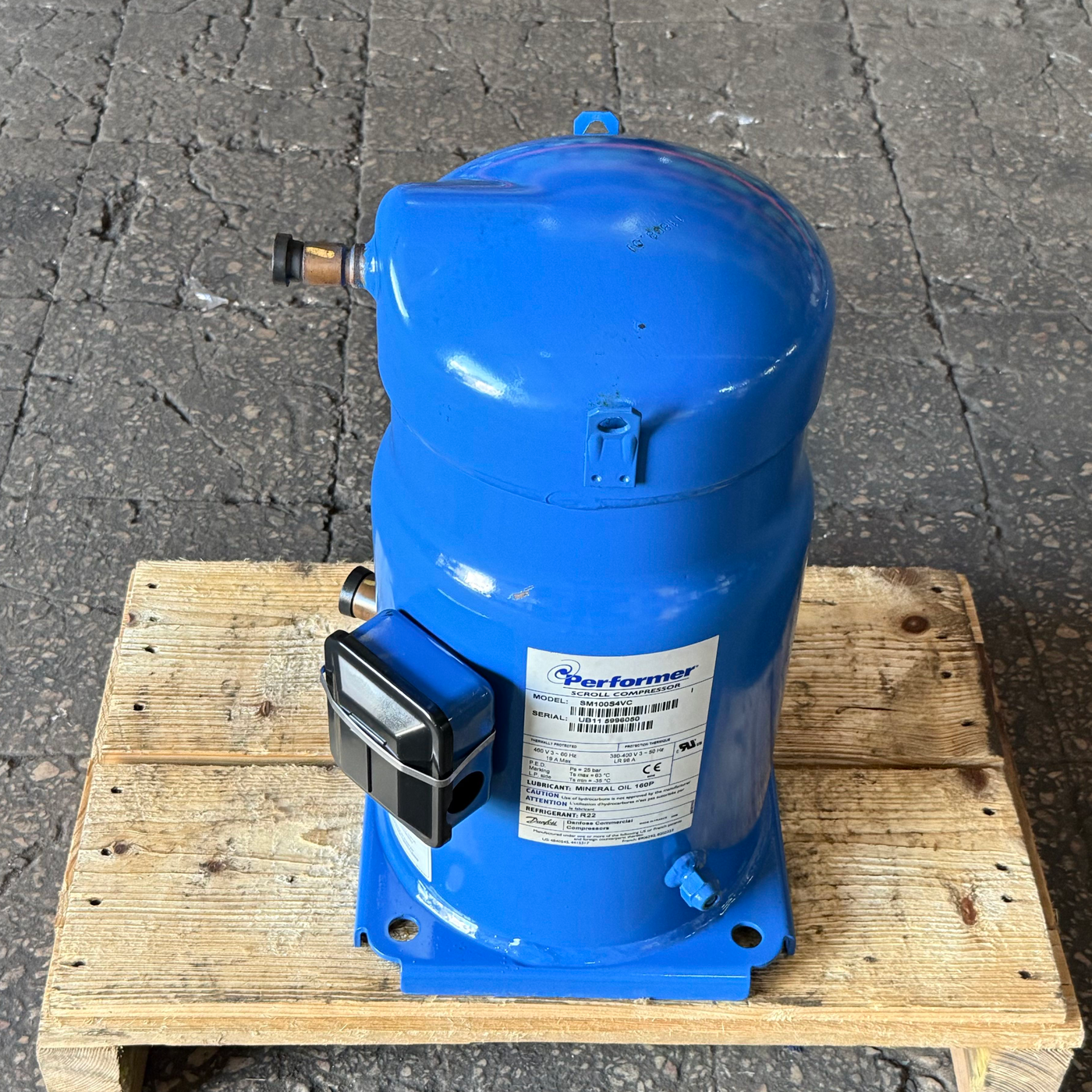

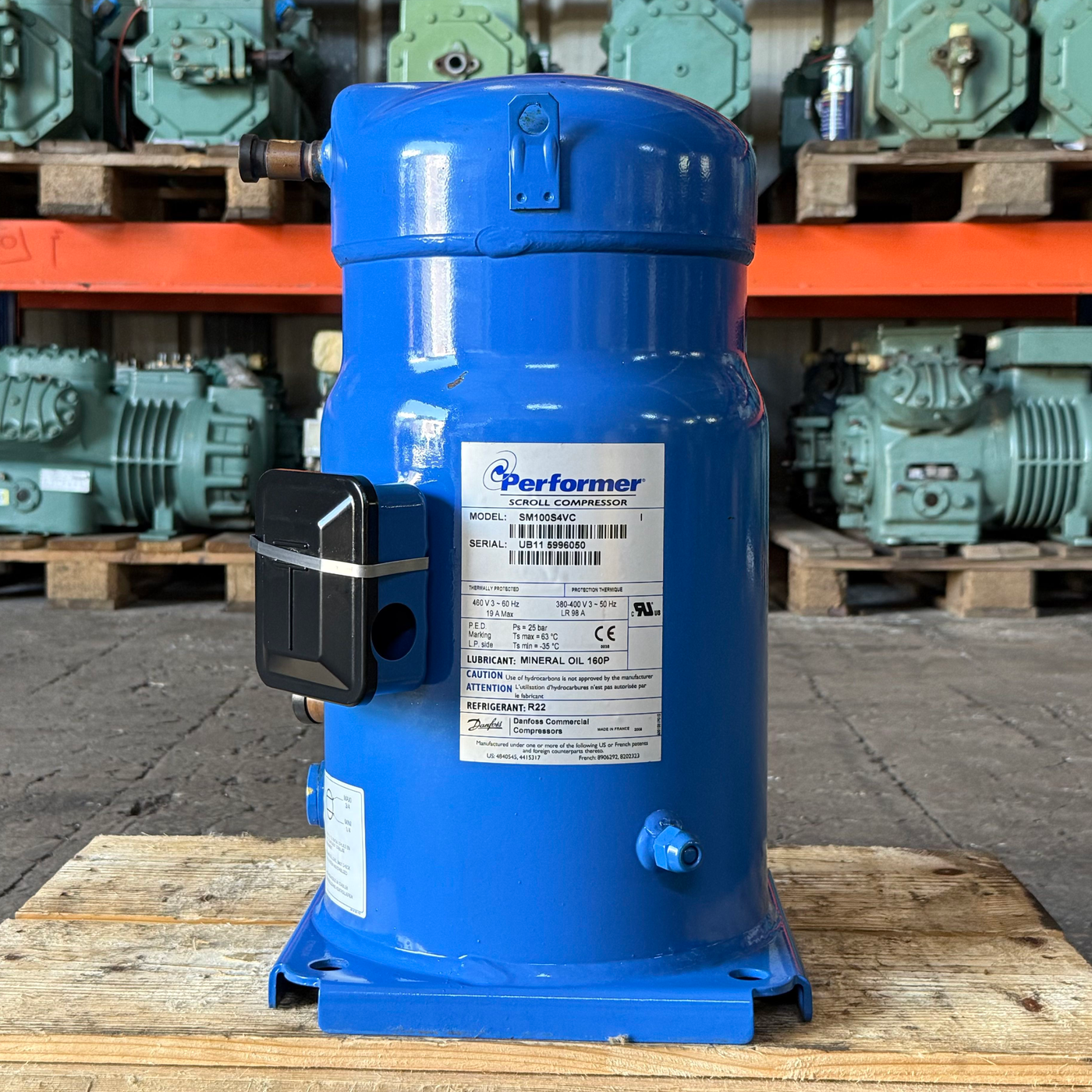

كباس Danfoss / Performer موديل SM100S4VC، بالحالة جديد. الصور تعرض نفس القطعة الفعلية.
قدرة التبريد المرجعية وشروطها
| البيان | القيمة |
|---|---|
| قدرة التبريد المرجعية | 23.1 kW (23100 W) |
| الموديل وكود المحرك | SM100 / motor code 4 |
| الفريون والتردد | R22 / 50 Hz |
| درجة التبخير والتكثيف | Te +7.2°C / Tc +54.4°C |
| التسخين الزائد | 11.1 K |
| التبريد دون التشبع للسائل | 8.3 K |
| معيار التقييم | شروط ARI الاسمية |
بيانات مرجعية لموديل SM100 بكود المحرك 4 الموافق للوحة SM100S4VC؛ ليست قدرة مقاسة للقطعة المعروضة. تتغير قدرة التبريد مع ظروف التشغيل. لم يثبت تصنيف حصان مستقل لهذا الإصدار في المراجع المعتمدة؛ قيمة طن التبريد في الدليل تخص سعة التبريد ولا تُعرض كحصان.
المراجع: Danfoss — دليل SM/SY/SZ، بيانات 50 هرتز وشروطها، صفحة 7؛ دليل Danfoss التاريخي، يناير 2014، صفحة 6: كود المحرك 4

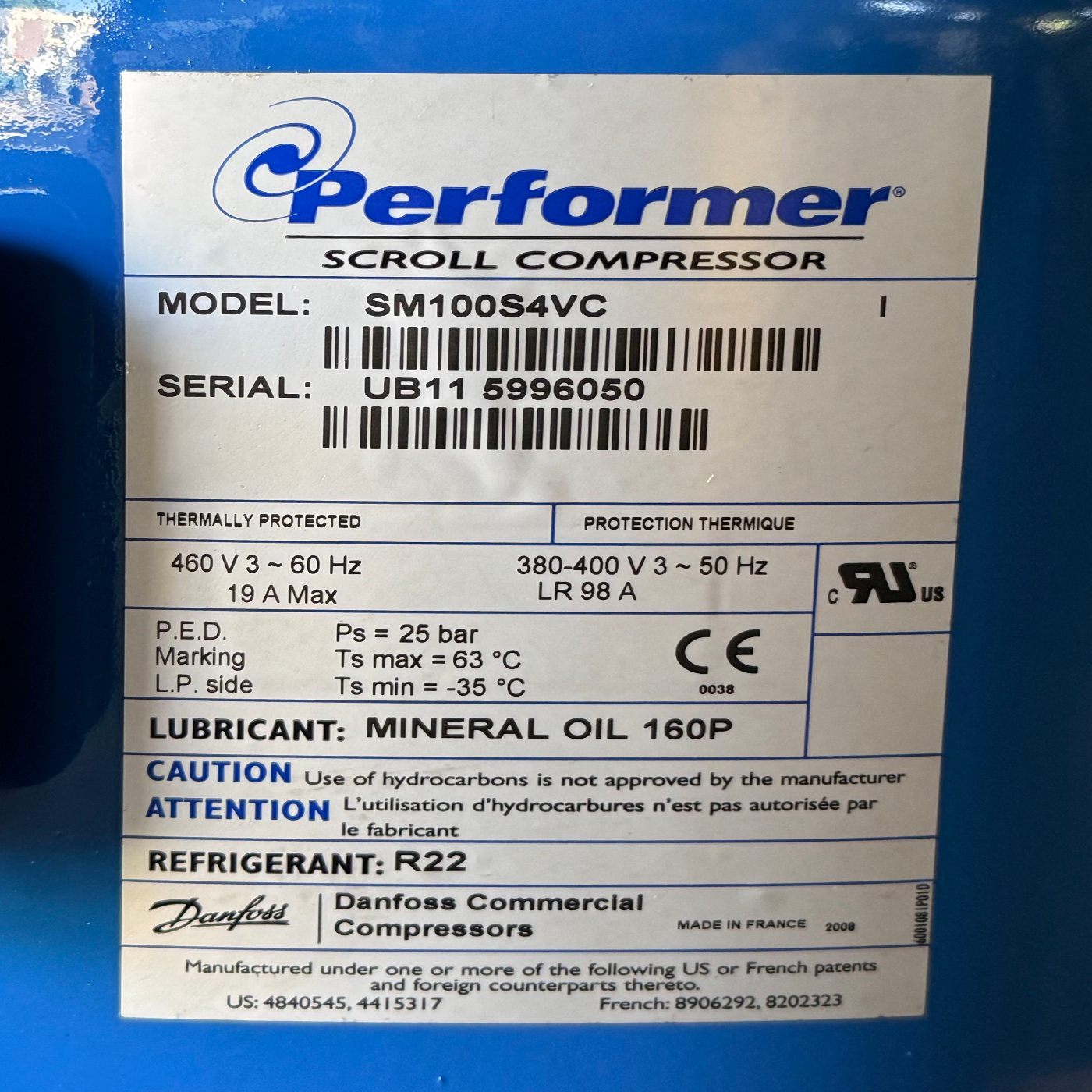

مواصفات القطعة من النيم بليد الأصلية
| البيان | القيمة |
|---|---|
| العلامة | Danfoss / Performer |
| الموديل الكامل | SM100S4VC |
| الحالة | جديد |
| الرقم المسلسل | UB11 5996050 |
| الفريون | R22 |
| الكهرباء 50 هرتز | 380–400 V / 3~ / 50 Hz — ثلاثي الفاز |
| الكهرباء 60 هرتز | 460 V / 3~ / 60 Hz |
| التيار الأقصى المطبوع | 19 A Max — قيمة اللوحة وليست قياسًا |
| تيار العضو الدوار المقفول على اللوحة | LR 98 A |
| نوع الزيت المطبوع | MINERAL OIL 160P |
| ضغط التصميم لجانب الضغط المنخفض | PS 25 bar — ليس ضغط تشغيل مقاسًا |
| حدود حرارة جانب الضغط المنخفض | TS min -35°C / TS max +63°C |
| الحماية | حماية حرارية مذكورة على اللوحة |
| بلد المنشأ | فرنسا وفق اللوحة |
البيانات المرجعية ومطابقة الإصدار
صفحة Danfoss الرسمية تعرض نفس الموديل الكامل SM100S4VC كتقنية Scroll لمحكمات الغلق وتطبيقات تكييف الهواء وفريون R22، وتذكر إزاحة 127.20 cm³ لكل دورة وزيتًا معدنيًا 160P. لذلك وصف تبريد يشير إلى التطبيق العام، ويجب الاختيار حسب حدود التشغيل.
| البيان | القيمة |
|---|---|
| الإزاحة المرجعية | 127.20 cm³/rev |
| تعبئة زيت المصنع المرجعية | 3.25 L؛ لا تثبت الشحنة الحالية |
| الارتفاع المرجعي | 508 mm |
| القطر المرجعي | 254 mm |
| الوزن الصافي المرجعي | 65 kg |
| توصيلة السحب المرجعية | 1-1/8 inch |
| توصيلة الطرد المرجعية | 3/4 inch |
القيم الكتالوجية مرجعية للموديل، وليست قياسًا أو نتيجة اختبار لهذه القطعة. قدرة التبريد تتغير مع الفريون ودرجات التبخير والتكثيف وظروف التشغيل.
مصادر المواصفات
- النيم بليد الأصلية الظاهرة ضمن صور هذه القطعة.
- Danfoss Design Center — صفحة نفس الموديل SM100S4VC
| الماركه | Danfoss |
|---|---|
| الموديل | SM100S4VC |
| السيريال | UB11 5996050 |
| الحاله | جديد |
| النوع | كباس سكرول محكم الغلق |
| الأزاحه | 127.20 سم³/دورة |
