كباس دانفوس مانيروب 3 حصان تبريد جديد، موديل MT36JG5CVE. كهرباء 230 فولت سنجل فاز — 50 Hz، فريون R22 وزيت معدني 160P وفق اللوحة. إزاحة مرجعية 10.5 م³/ساعة، مع 8 صور وقدرات تبريد مرجعية بشروطها في الوصف.
كباس دانفوس مانيروب 3 حصان تبريد جديد
كباس دانفوس مانيروب 3 حصان تبريد جديد

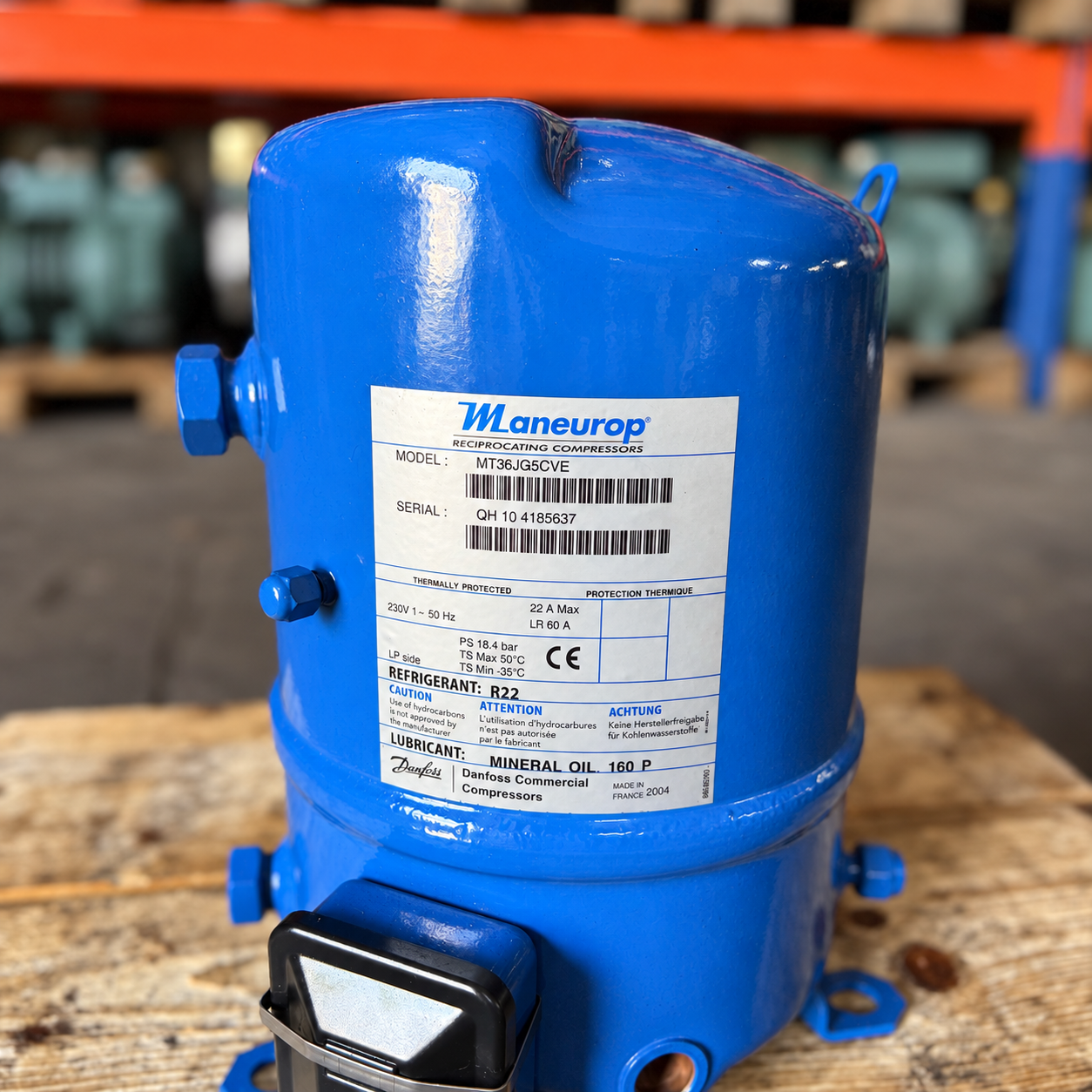

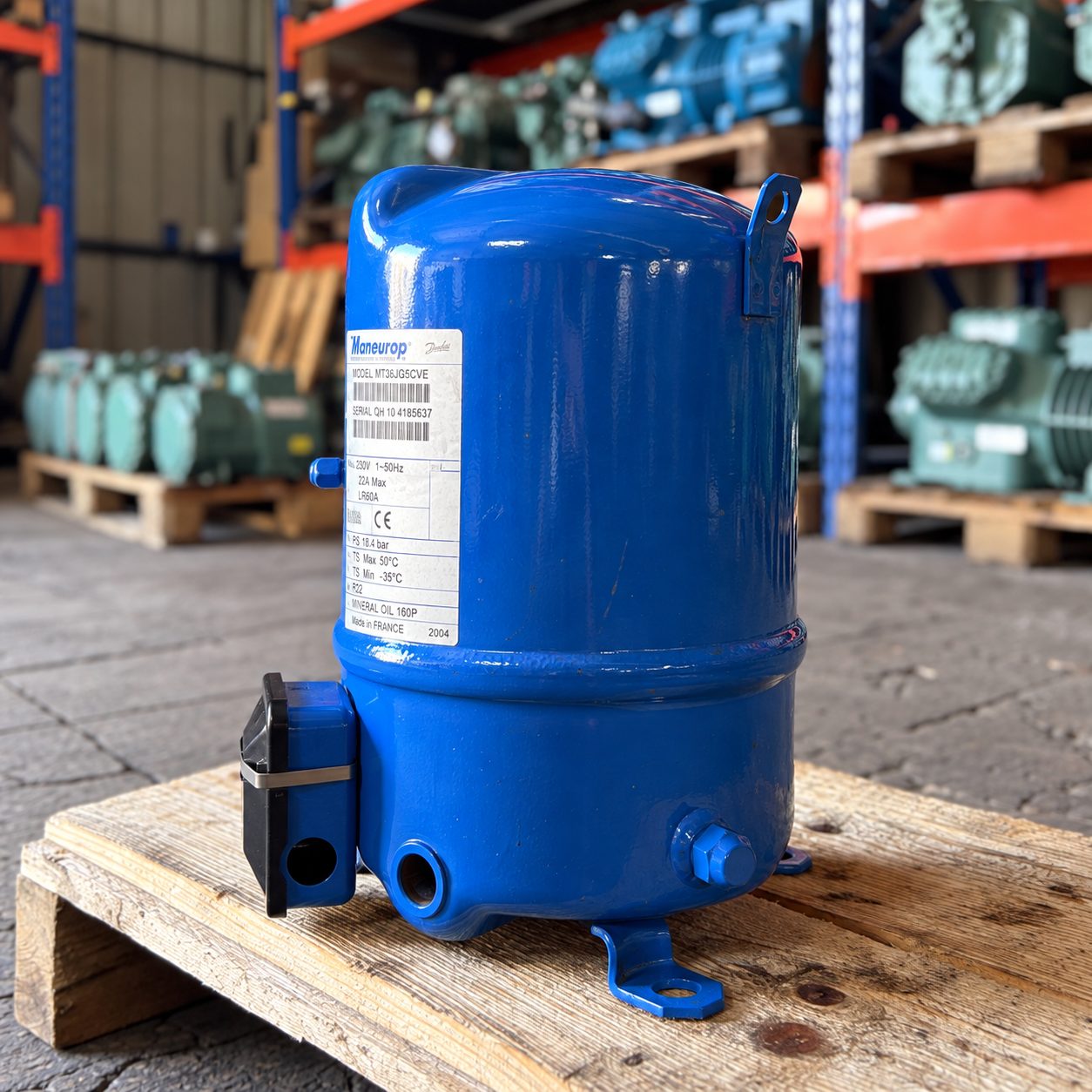

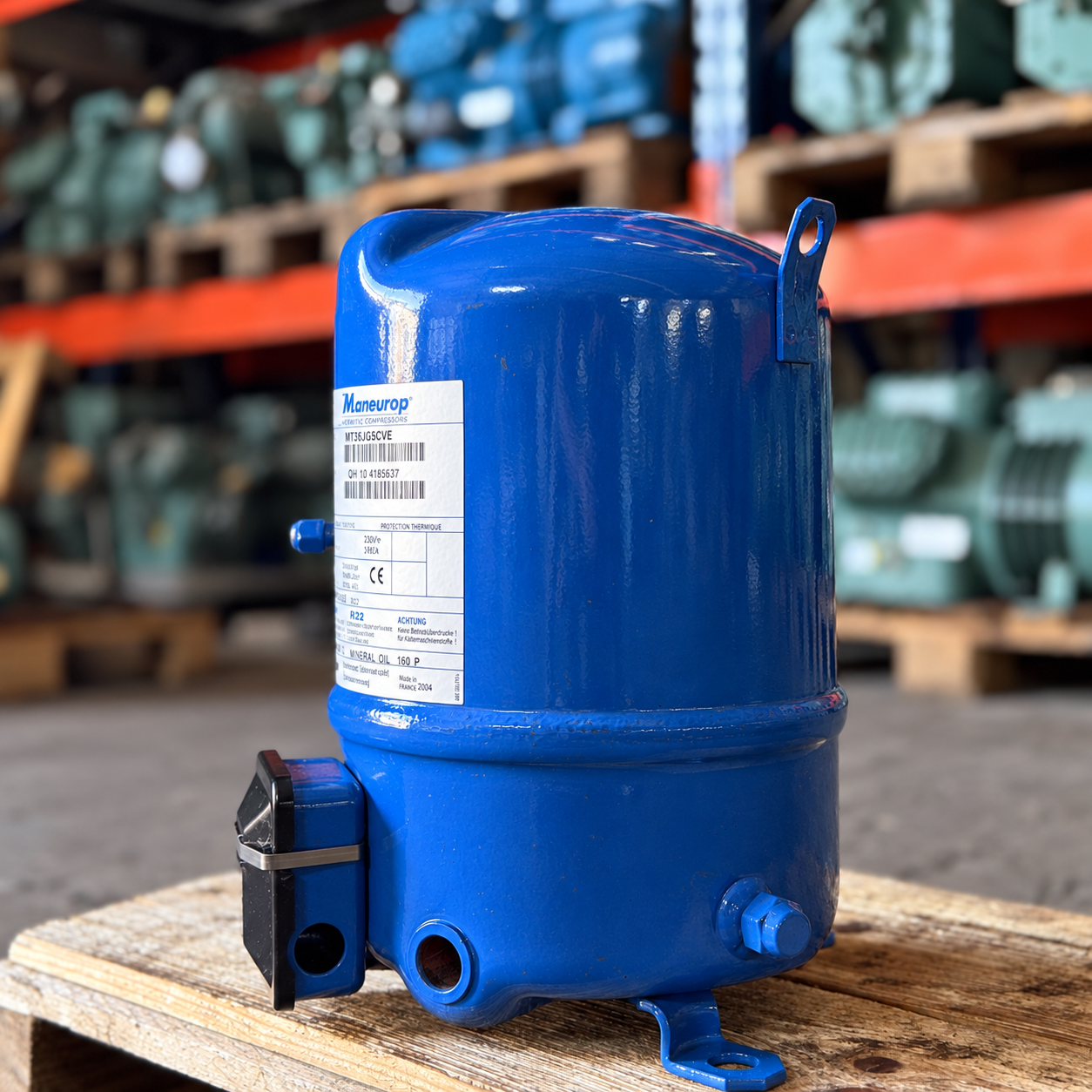

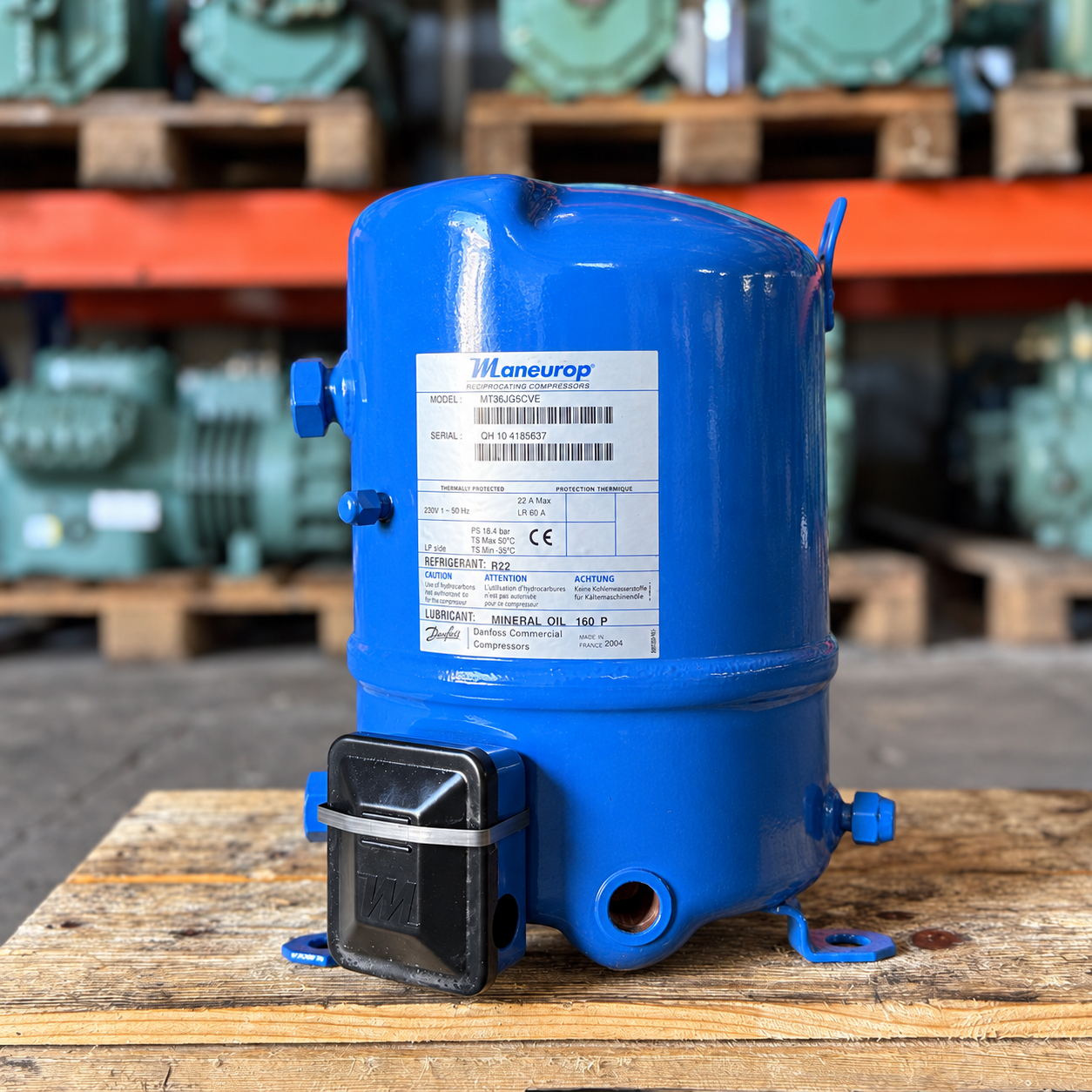

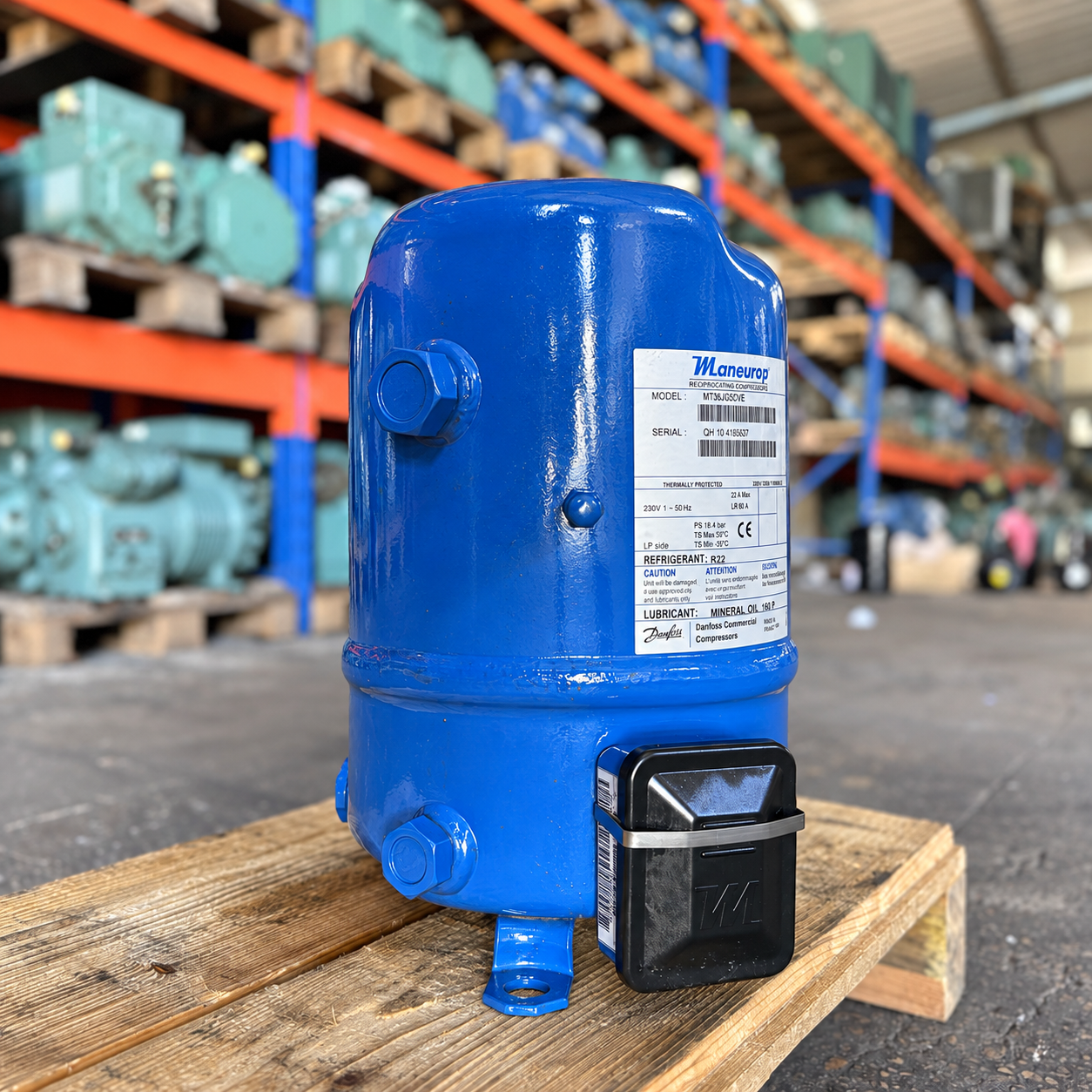

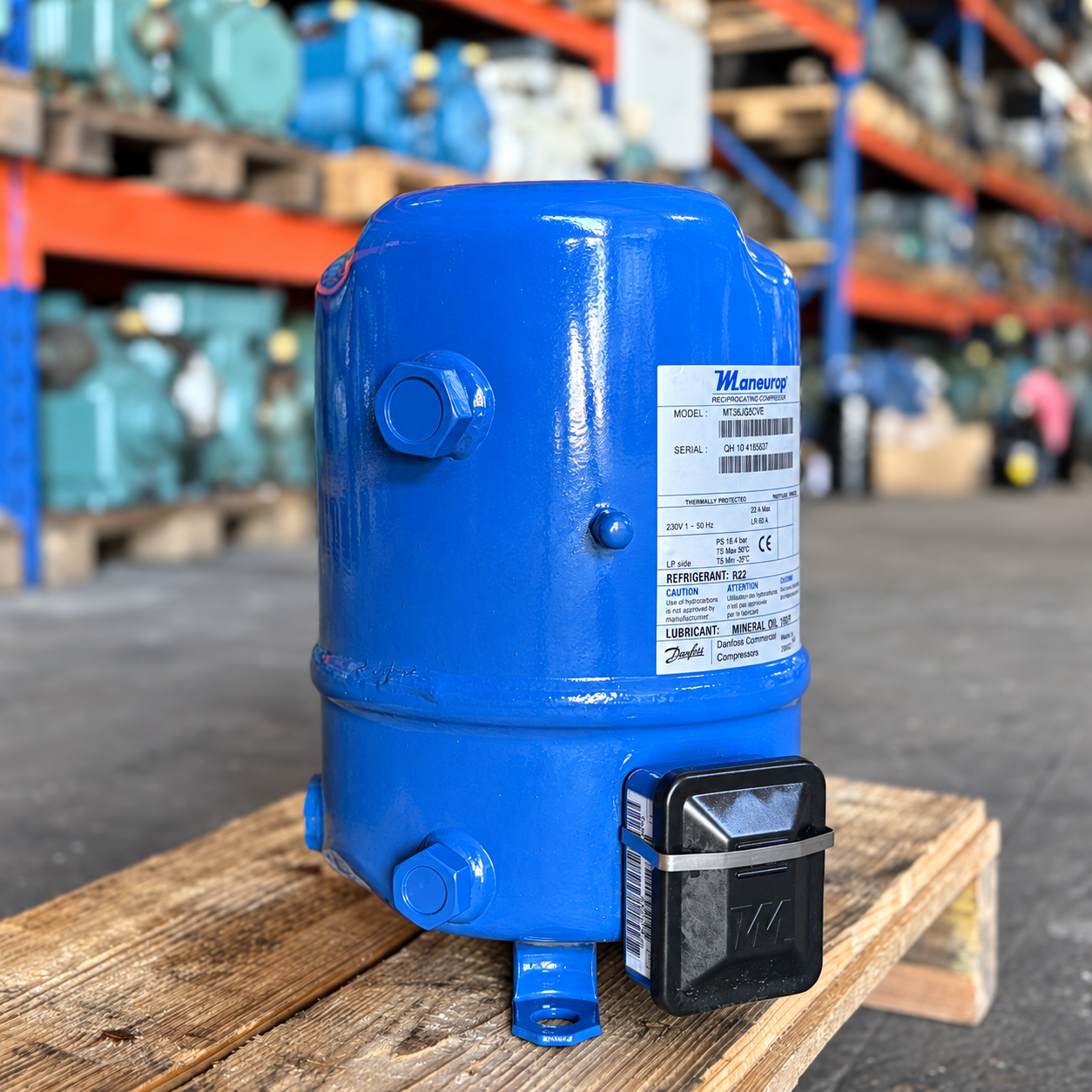

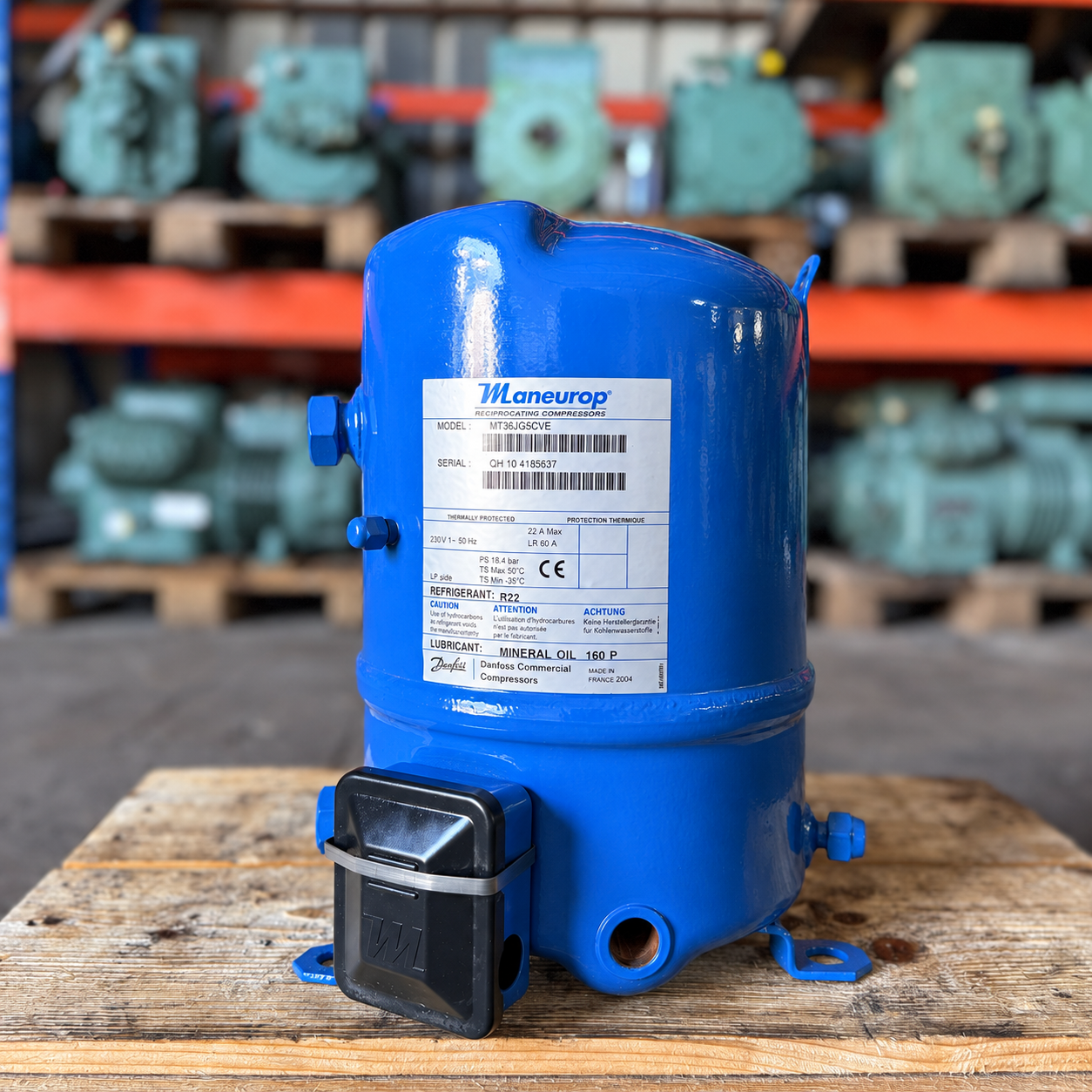

كباس تبريد جديد من دانفوس مانيروب، موديل MT36JG5CVE، يعمل بكهرباء سنجل فاز وفريون R22 وفق النيم بليد. الصور تخص القطعة ذات الرقم QH 10 4185637، وتشمل صورة أصلية منفصلة للوحة.
المواصفات الموثقة للقطعة
| البيان | القيمة |
|---|---|
| الشركة | Danfoss — Maneurop / دانفوس مانيروب |
| الموديل الكامل | MT36JG5CVE |
| الرقم المسلسل | QH 10 4185637 |
| الحالة | جديد |
| النوع | كباس ترددي محكم الغلق |
| الكهرباء وفق اللوحة | 230 V / 1~ / 50 Hz — سنجل فاز |
| أقصى تيار وفق اللوحة | 22 A Max |
| تيار الروتور المقفل وفق اللوحة | LR 60 A؛ ليس قياسًا فعليًا |
| الفريون وفق اللوحة | R22 |
| الزيت وفق اللوحة | Mineral Oil 160P |
| أقصى ضغط مسموح ناحية الضغط المنخفض LP | PS 18.4 bar؛ ليس ضغط اختبار |
| حدود حرارة ناحية LP وفق اللوحة | TS: من −35°C إلى +50°C |
| الحماية وفق اللوحة | حماية حرارية داخلية |
| بلد الصنع وفق اللوحة | فرنسا |
بيانات الموديل المرجعية
بيانات داتا شيت دانفوس المؤرشفة التي تذكر الموديل الكامل MT36JG5CVE؛ ليست قياسات أو نتيجة اختبار للقطعة المعروضة. تصنيف 3 حصان مأخوذ لعائلة MT36 من كتالوج الشركة، بينما كهرباء إصدار 5 مؤكدة باللوحة.
| البيان | القيمة |
|---|---|
| تصنيف القدرة الاسمي لعائلة MT36 | 3 HP؛ تصنيف مرجعي للعائلة في كتالوج دانفوس، وليس قدرة تبريد ثابتة أو قدرة مقاسة |
| الإزاحة المرجعية عند 50 Hz | 10.5 m³/h @ 2900 rpm |
| عدد الأسطوانات | 1 |
| حجم الإزاحة لكل دورة | 60.47 cm³/rev |
| شحنة الزيت المرجعية | 0.95 L — Mineral 160P؛ ليست كمية مقاسة بالقطعة |
| الوزن المرجعي | 25 كجم وفق الداتا شيت المؤرشفة؛ لم يُوزن الجهاز |
| الأبعاد المرجعية | قطر الجسم 224 مم، ارتفاع كلي 356 مم |
| وصلة السحب | 1¼″ Rotolock / ⅝″ ODF مع الجلبة المرجعية |
| وصلة الطرد | 1″ Rotolock / ½″ ODF مع الجلبة المرجعية |
| ضغط الاختبار المرجعي LP / HP | 25 / 30 bar(g)؛ حدود اختبار للنظام، وليست نتيجة اختبار القطعة |
| جهد الموديل المرجعي | 220–240 V / 1 / 50 Hz |
| أقصى ضغط مسموح HP مرجعيًا | 29.4 bar وفق صفحة دانفوس للموديل؛ منفصل عن ضغط الاختبار |
قدرة التبريد المرجعية وشروطها
من جدول دانفوس MT036-5 الخاص بهذا الموديل: فريون R22، تردد 50 Hz، درجة تكثيف 40°م، سوبرهيت 11.1 K وسابكولينج 8.3 K، وفق شروط ARI ودرجات نقطة الندى المذكورة في المرجع.
| درجة التبخير | قدرة التبريد المرجعية |
|---|---|
| 0°C | 8.550 kW |
| −10°C | 5.576 kW |
| −20°C | 3.239 kW |
هذه قدرات للموديل وفق شروط المرجع، وليست قدرة مقاسة للقطعة عندنا. تتغير القدرة بتغير درجات التشغيل والفريون. القدرة الاسمية بالحصان لا تغني عن اختيار الكباس على ظروف التطبيق.
الفريون والزيت
الفريون المثبت للقطعة هو R22 والزيت المعدني 160P. لا تُنقل قائمة فريونات إصدار MTZ أو تجهيزات الزيت المختلفة إلى القطعة الحالية؛ تغيير الفريون يحتاج مراجعة فنية مستقلة.
مصادر المواصفات

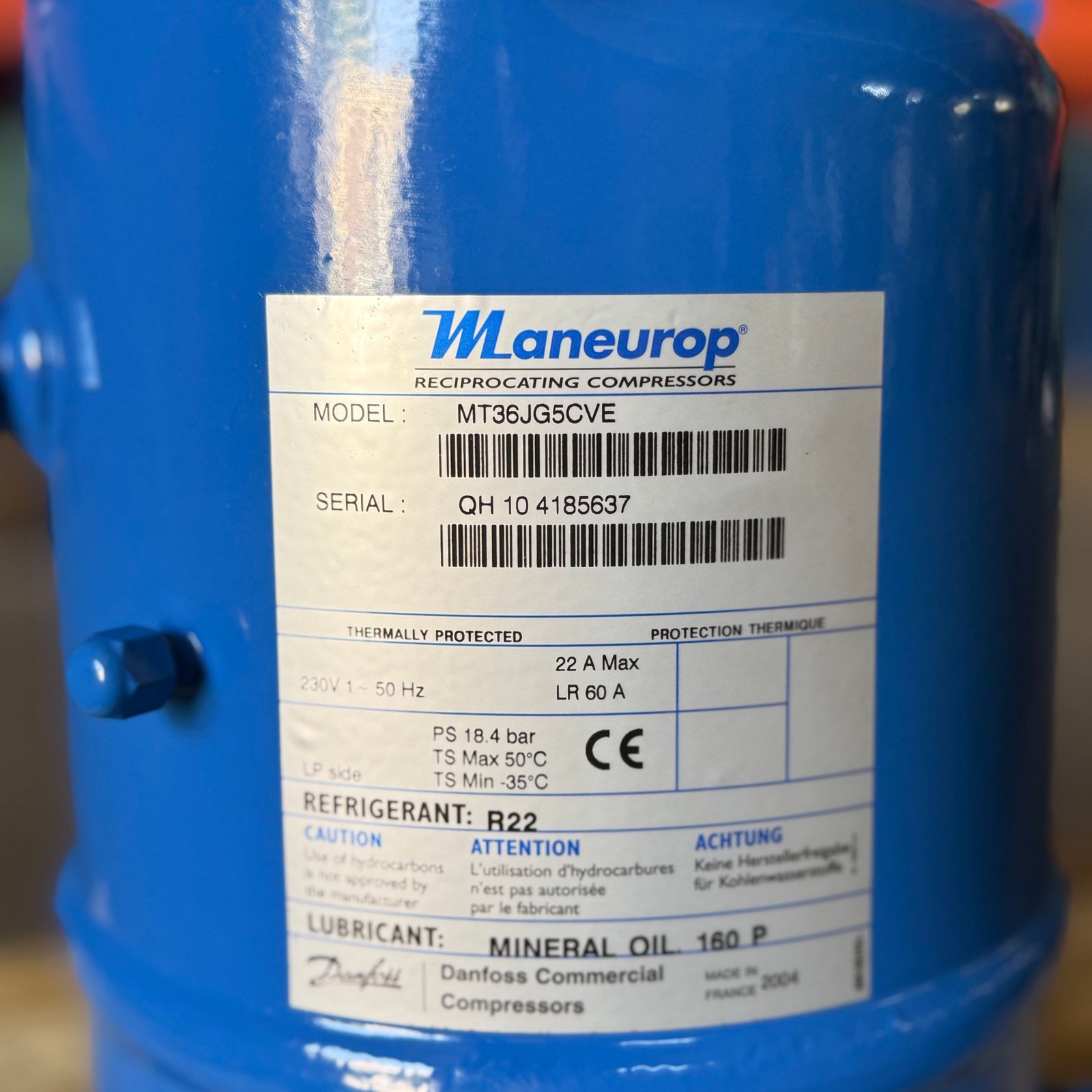

- النيم بليد الأصلية للقطعة، ضمن الصور الثمانية.
- داتا شيت Danfoss للموديل MT36JG5CVE — نسخة مؤرشفة، البيانات الفنية والأداء والرسم، صفحات PDF 2 و5 و6؛ المرجع FRCC.ED.MT036-5V.D1.02.
- صفحة دانفوس الرسمية للموديل MT36JG5CVE / MT36-5VI؛ ضغط HP المرجعي.
- كتالوج دانفوس لتصنيف عائلة MT36؛ تصنيف 3 HP للعائلة، وليس نقلًا لجهد محرك آخر.
| الماركه | Danfoss |
|---|---|
| الموديل | MT36JG5CVE |
| السيريال | QH 10 4185637 |
| الحاله | جديد |
| القدرة | 3 HP |
| الأزاحه | 10.5 |
| النوع | كباس ترددي محكم الغلق |
| بلد الصنع | فرنسا |
