كباس بيتزر جديد موديل 4VCS-6.2Y-40S، بتصنيف اسمي 6 HP للموديل. إزاحة 34.7 م³/ساعة عند 50 Hz، كهرباء 3 فاز 220–240 V Δ / 380–420 V Y. أمثلة قدرة التبريد وشروطها موضحة في الوصف التفصيلي، مع 8 صور وصورة النيم بليد الأصلية.
كباس بيتزر 6 حصان تجميد جديد
كباس بيتزر 6 حصان تجميد جديد

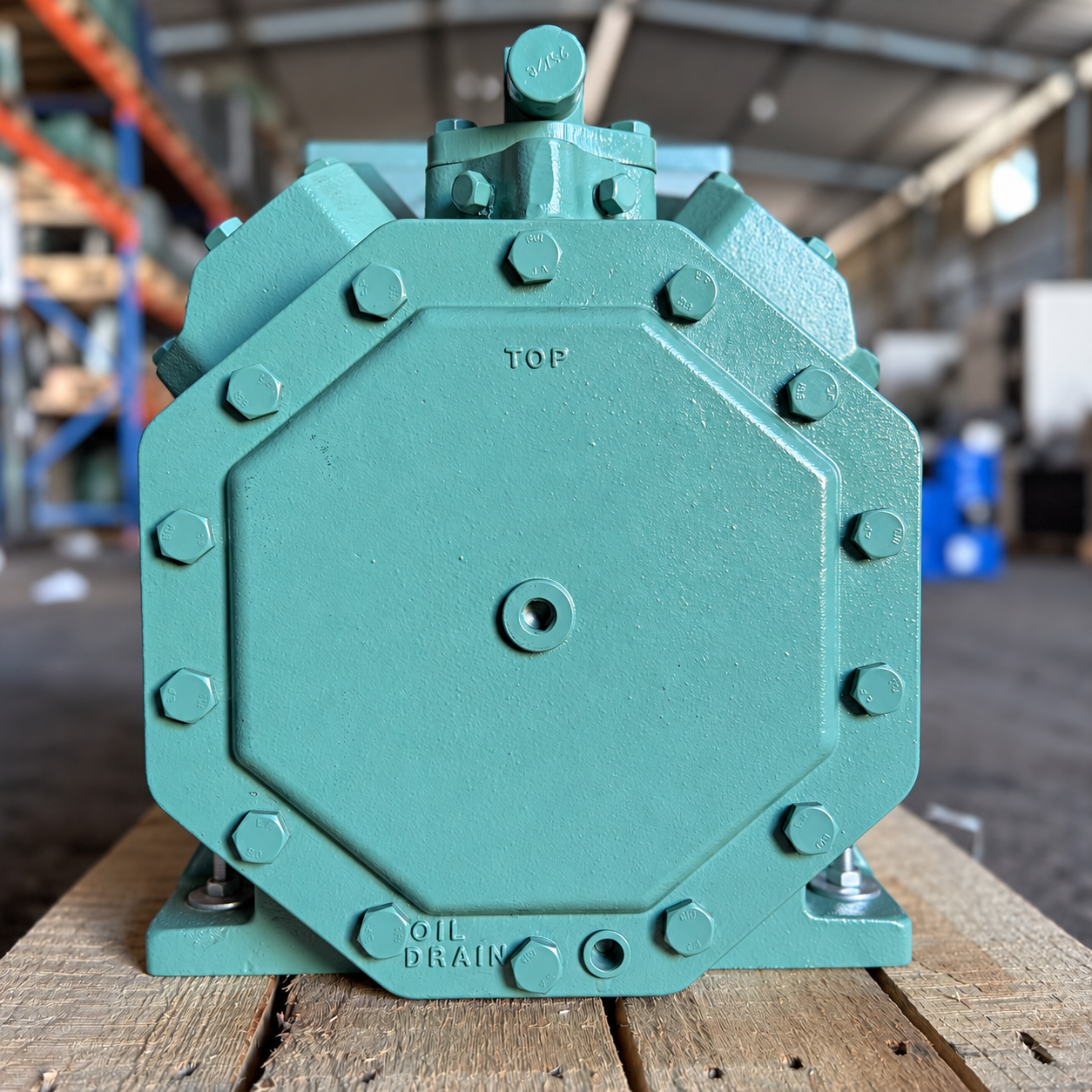

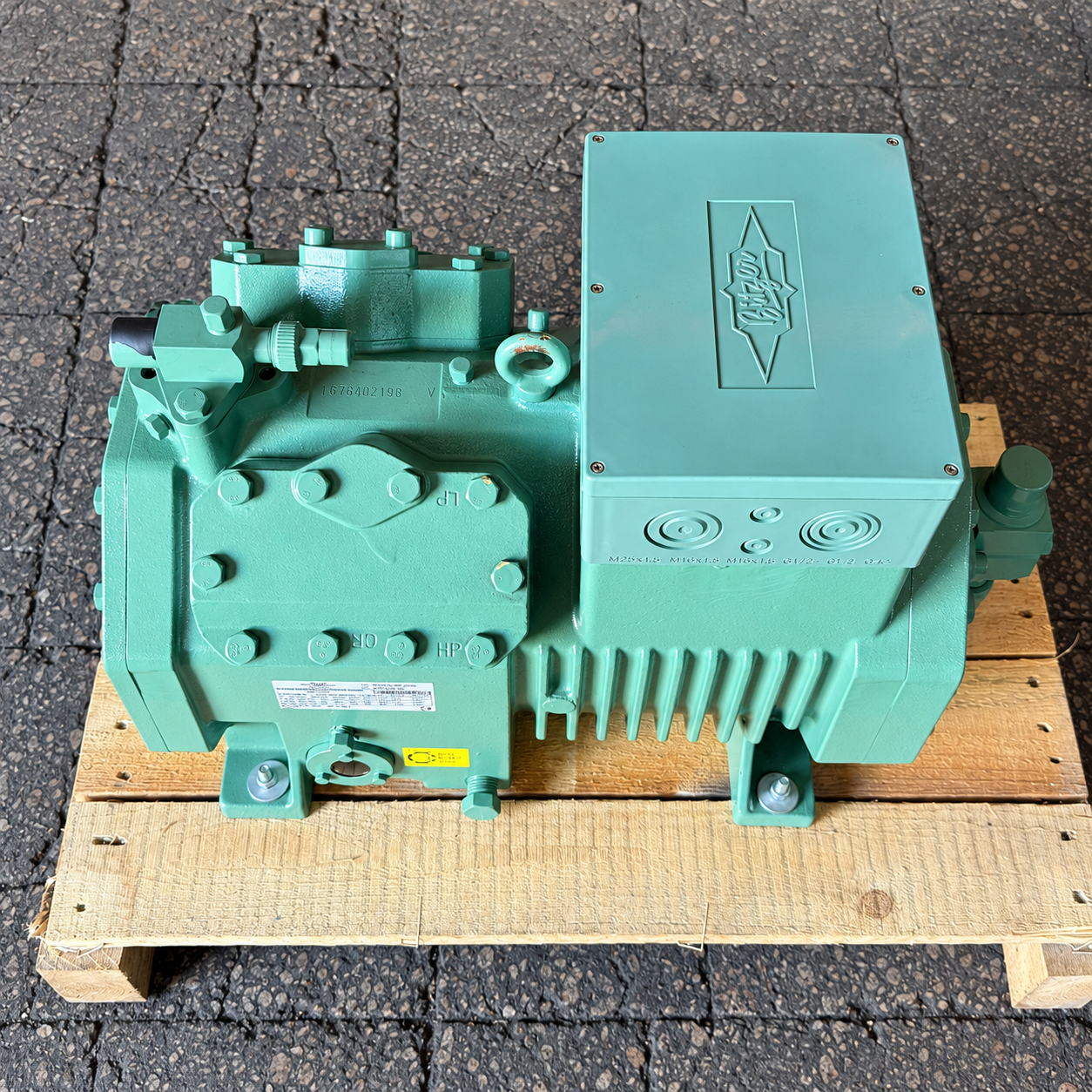

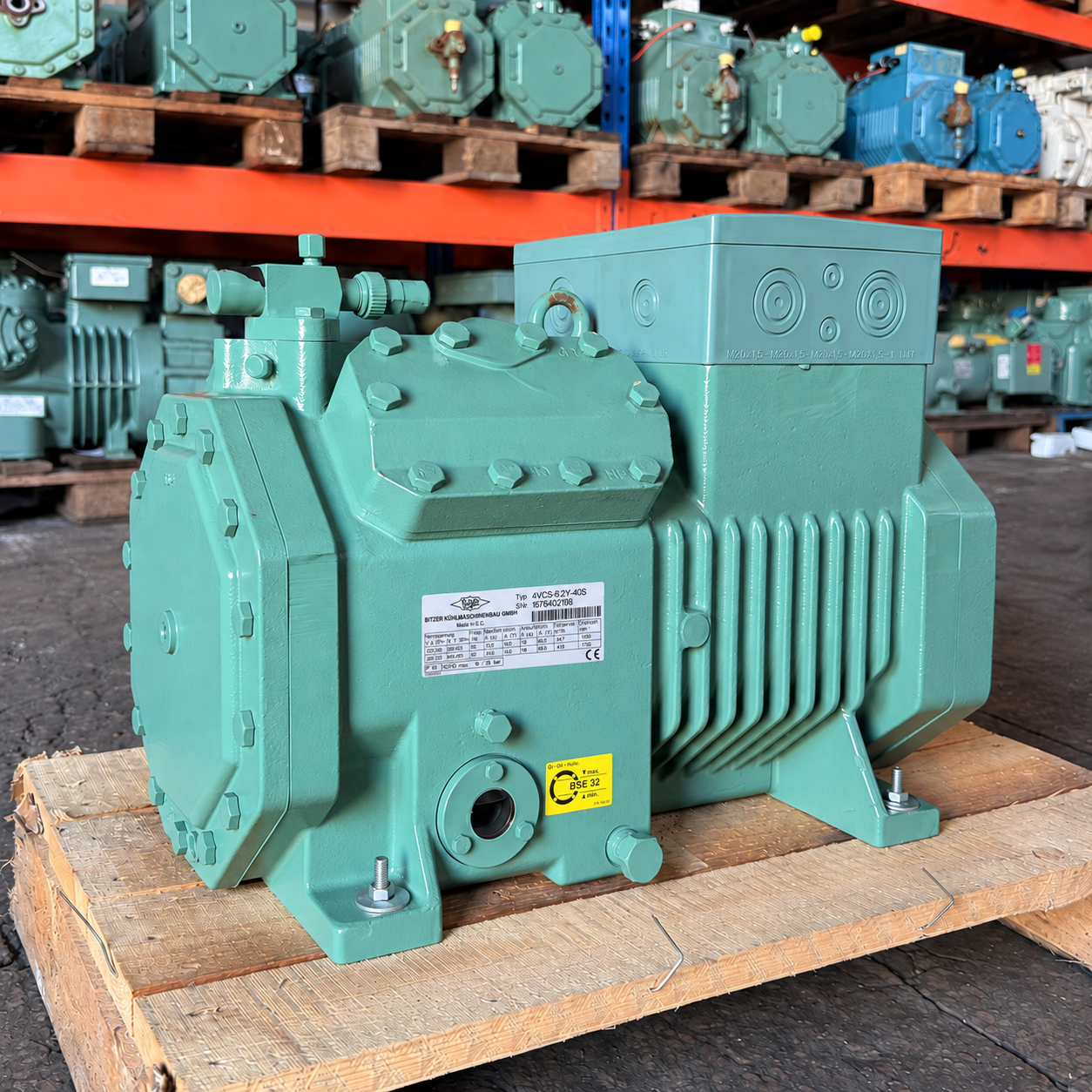

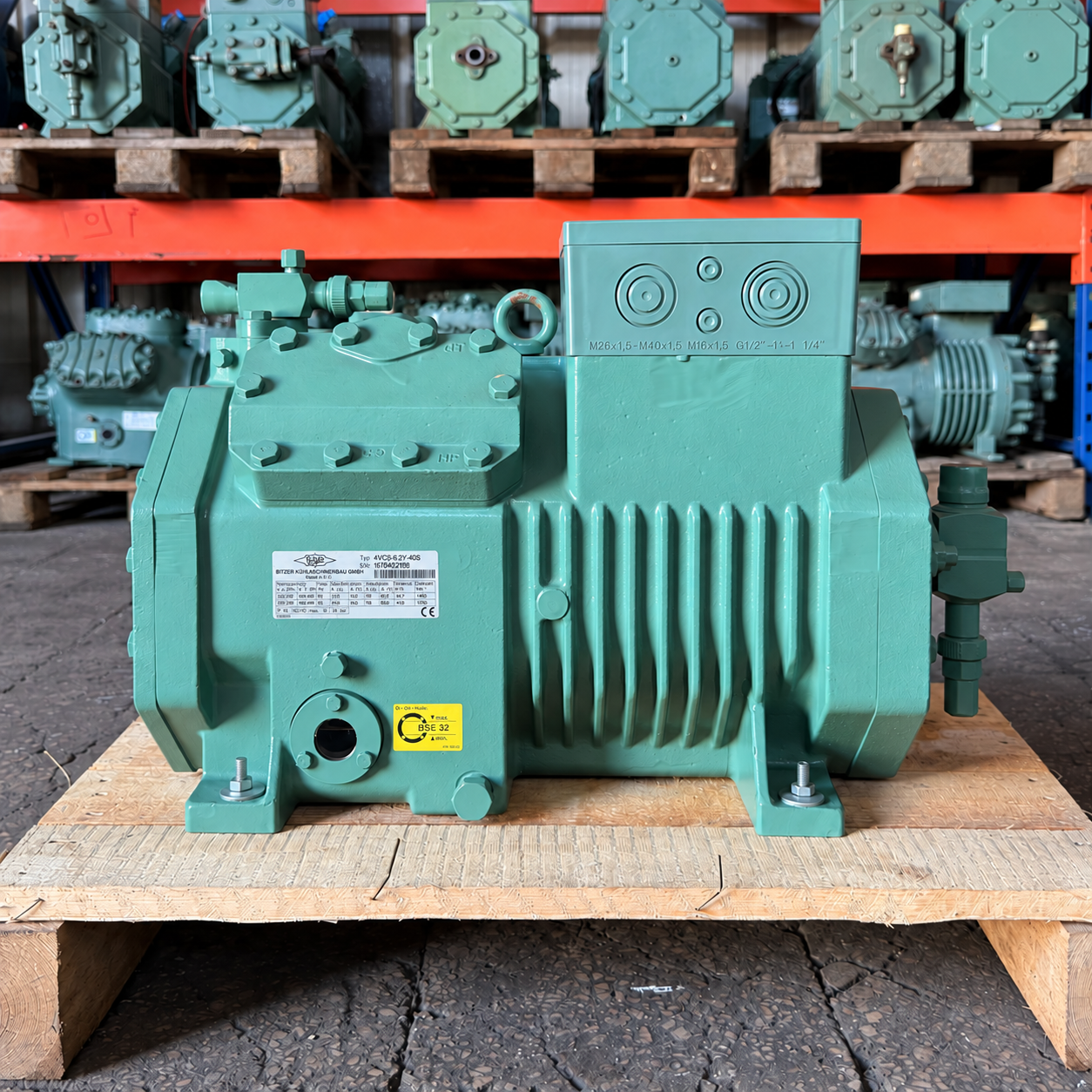

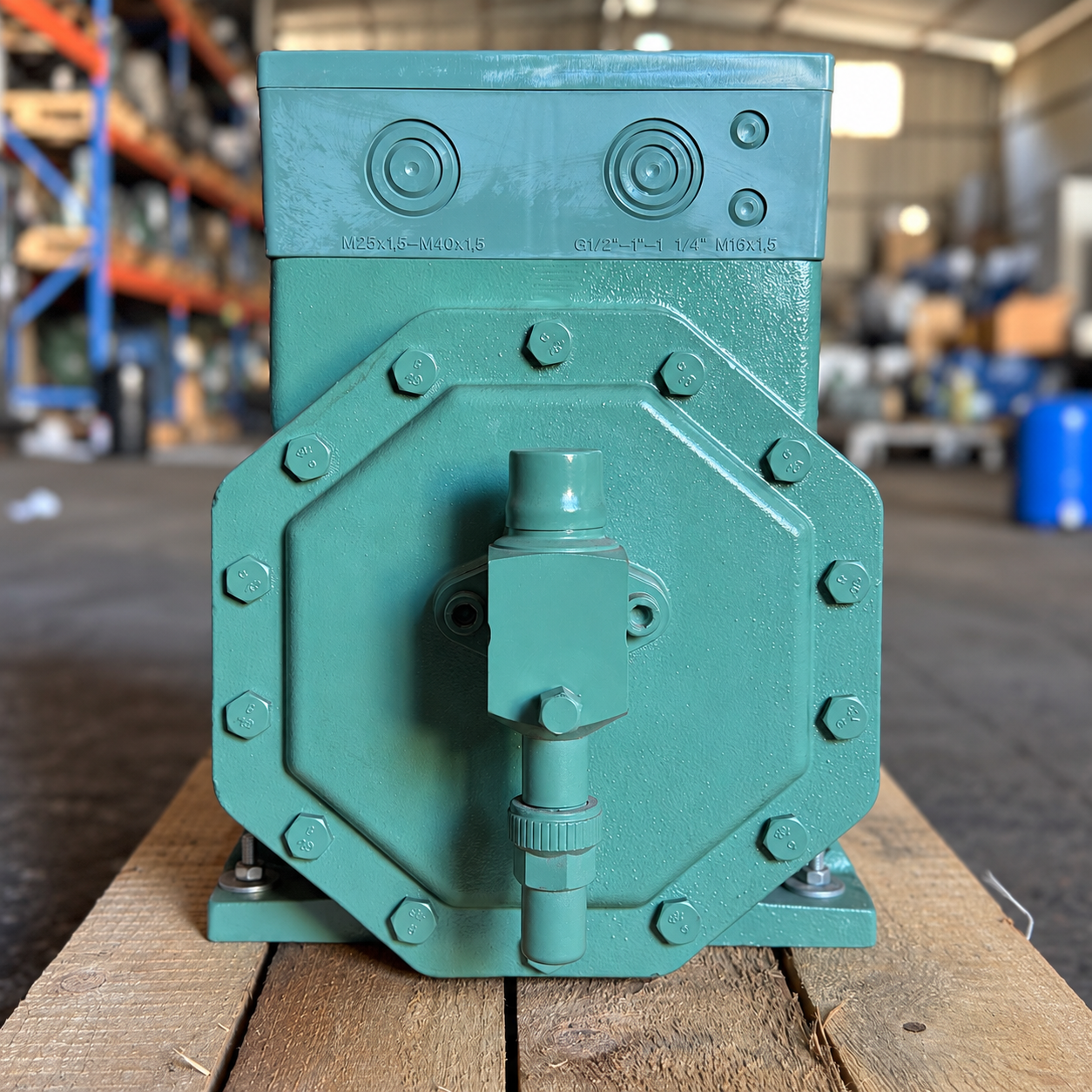

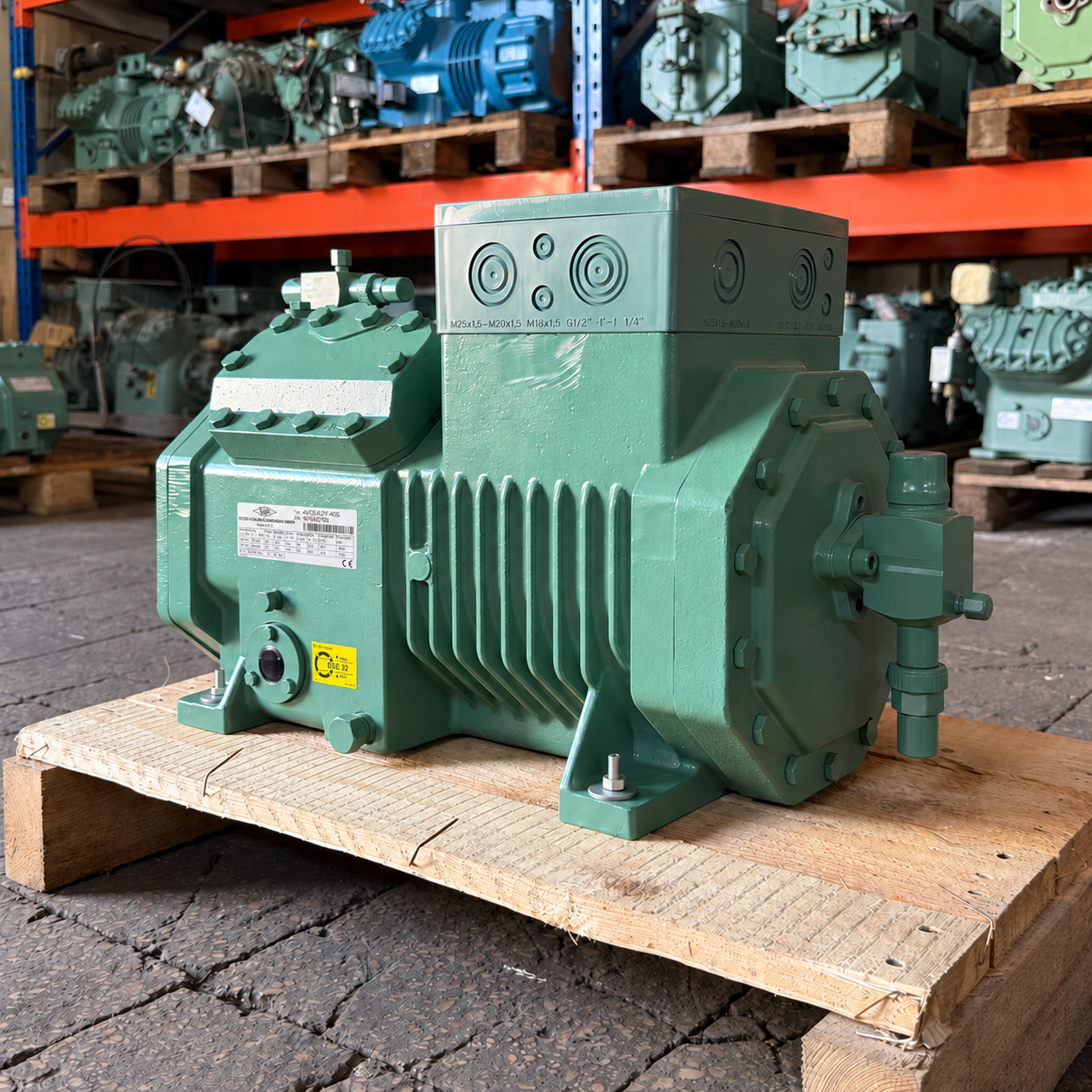

كباس تبريد ترددي نصف محكم الغلق من BITZER، بالحالة جديد. الرقم المسلسل للقطعة المعروضة 1676402198. الصور تعرض الجهاز من زوايا متعددة، مع صورة أصلية منفصلة للنيم بليد.
المواصفات الموثقة للقطعة
| البيان | القيمة |
|---|---|
| الشركة | BITZER — بيتزر |
| الموديل الكامل | 4VCS-6.2Y-40S |
| الرقم المسلسل | 1676402198 |
| الحالة | جديد |
| النوع | كباس ترددي نصف محكم الغلق |
| الكهرباء عند 50 Hz | 3 فاز: 220–240 V توصيل Δ / 380–420 V توصيل Y |
| الكهرباء عند 60 Hz | 3 فاز: 265–290 V توصيل Δ / 440–480 V توصيل Y |
| أقصى تيار تشغيل وفق اللوحة | 24.0 A عند Δ / 14.0 A عند Y |
| تيار البدء وفق اللوحة | 118 A عند Δ / 68.0 A عند Y؛ قيمة اللوحة وليست قياسًا فعليًا |
| الإزاحة عند 50 Hz | 34.7 م³/ساعة عند 1450 دورة/دقيقة |
| الإزاحة عند 60 Hz | 41.9 م³/ساعة عند 1750 دورة/دقيقة |
| أقصى ضغط ناحية السحب ND | 19 bar وفق اللوحة |
| أقصى ضغط ناحية الطرد HD | 28 bar وفق اللوحة؛ هذه القيم ليست ضغط اختبار |
| درجة الحماية | IP65 |
| بيان المنشأ على اللوحة | Made in E.C. |
| الزيت على الملصق | BSE32 |
بيانات الكتالوج المرجعية للموديل
البيانات التالية تخص موديل 4VCS-6.2Y في المراجع القديمة، ولا تمثل قياسات أو نتيجة اختبار للقطعة المعروضة. بيانات الكهرباء الخاصة بإصدار 40S مأخوذة من اللوحة أعلاه.
| البيان | القيمة |
|---|---|
| القدرة الاسمية للموديل | 6 HP — تصنيف اسمي في جدول BITZER المرجعي، وليست قدرة تبريد 6 حصان |
| عدد الأسطوانات | 4 حسب كتالوج الموديل |
| شحنة الزيت المرجعية | 2.6 لتر حسب الكتالوج؛ لا تعبّر عن قياس كمية الزيت داخل القطعة |
| الوزن المرجعي | 129 كجم حسب الكتالوج، دون التغليف؛ لم يُوزن الجهاز المعروض |
| وصلة السحب المرجعية SL | 28 مم / 1⅛ بوصة |
| وصلة الطرد المرجعية DL | 22 مم / ⅞ بوصة |
أمثلة قدرة التبريد بشروطها
بيانات موديل 4VCS-6.2Y من كتالوج BITZER KP-100-6، صفحة 15: فريون R404A / R507A، تردد 50 Hz، درجة تكثيف 40°م، درجة غاز السحب 20°م، دون تبريد إضافي للسائل، وفق شروط الكتالوج EN12900 ودرجات نقطة الندى.
| درجة التبخير | قدرة التبريد المرجعية |
|---|---|
| −10°م | 18.67 kW |
| −20°م | 12.09 kW |
| −30°م | 7.23 kW |
هذه قدرات مرجعية للموديل، وليست قدرة مقاسة للجهاز عندنا. اختيار التطبيق يعتمد على الفريون ودرجات التبخير والتكثيف وغاز السحب وحدود التشغيل.
الفريون والزيت
الكتالوج القديم يدرج استخدام إصدار Y مع R134a وR404A وR507A وR407C وزيت مناسب. الملصق الموجود على القطعة يحمل BSE32. عند R134a أو R407C ودرجة تكثيف أعلى من 55°م يشترط الكتالوج BSE55 بدلًا من BSE32. لا يُعرض R22 كتوافق مباشر مع تعبئة الزيت الحالية.
مراجع البيانات

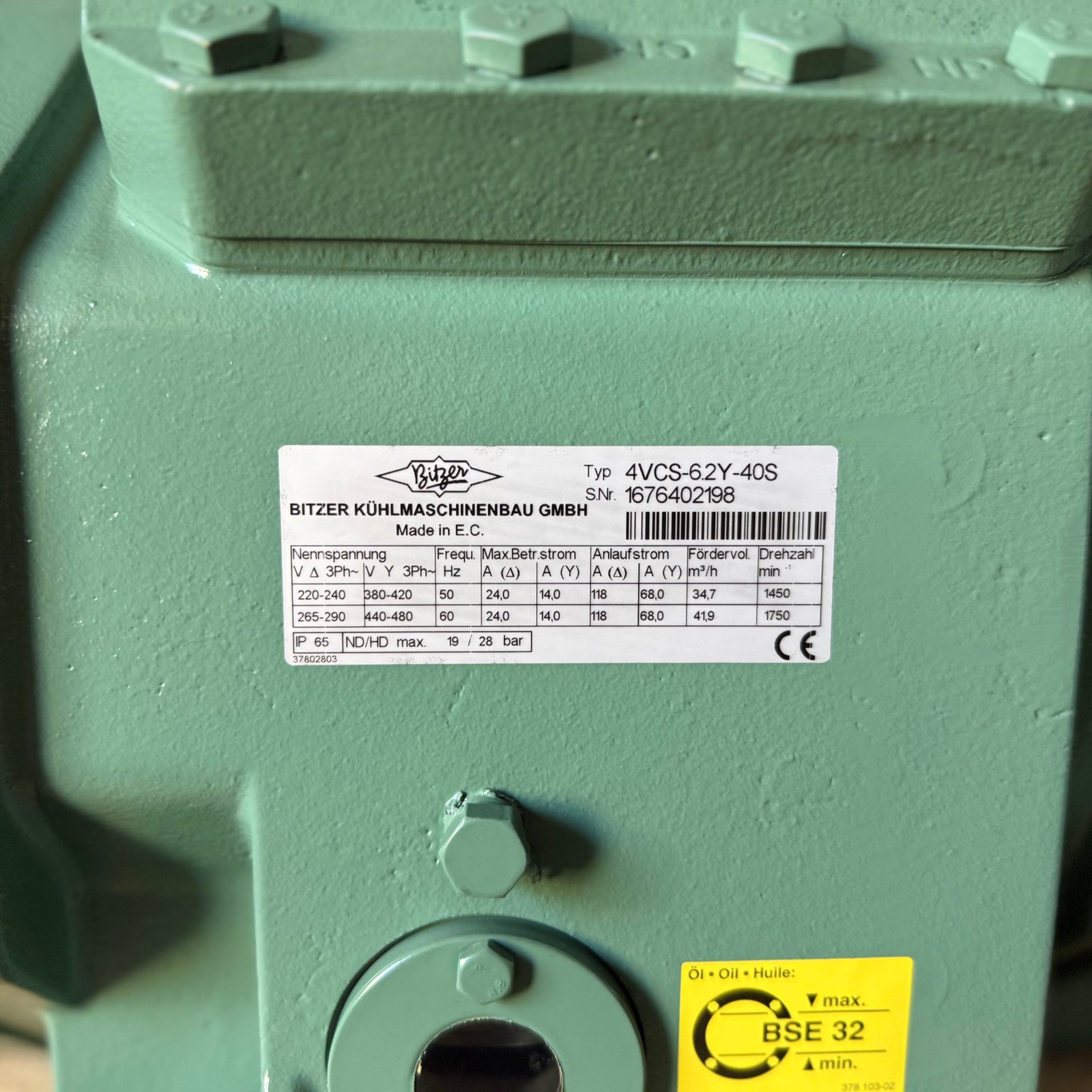

- النيم بليد وملصق الزيت الأصليان للقطعة رقم 1676402198، ضمن صور المنتج.
- كتالوج BITZER KP-100-6 — نسخة مؤرشفة، صفحات 6 و8 و15 و26 و27. يوضح الكتالوج أن توصيل Y/Δ متاح بطلب خاص، لذلك لم تُنقل بيانات بدء PW إلى إصدار 40S.
- جدول BITZER القديم للتحويل والمقارنة — نسخة مؤرشفة بتاريخ 12 سبتمبر 2006، صف 4VCS-6.2 وتصنيف 6 HP.
| الماركه | BITZER |
|---|---|
| الموديل | 4VCS-6.2Y-40S |
| السيريال | 1676402198 |
| الحاله | جديد |
| القدرة | 6 HP |
| الأزاحه | 34.7 |
| النوع | كباس ترددي نصف محكم الغلق |
